P. 39

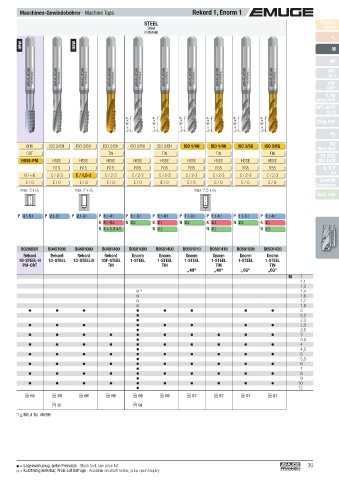

Maschinen-Gewindebohrer · Machine Taps Rekord 1, Enorm 1
STEEL STEEL Product
60° DIN materials materials Finder
Steel
Steel
M 371 new new v c
P
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
2) 2) Pg
Toleranz · Tolerance ISO 2/6H ISO 3/6G ISO 3/6G 7G 7G 6HX ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G MJ
UNJC, UNJF
Beschichtung · Coating GLT-1 TIN TIN CRT TIN TIN TIN TIN
EG (STI)
Technische Informationen 245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE-PM HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information R15 R15 R15 R35 R35 R35 R35 R35 R35 Tr, Tr-F
Rd
B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / ≈6 C / 2-3 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 Zubehör
E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O Accessories
max. 3 x d 1 max. 3 x d 1 max. 2 x d 1 max. 2,5 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
P 2.1- 4.1 P 2.1- 4.1 P 2.1- 4.1 P 2.1- 4.1 P 2.1- 4.1 P 3.1- 5.1 P 2.1- 3.1 P 2.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1
K 2.1 K 2.1 K 2.1 K 1.1- 4.2 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1
Einsatzgebiete – Material N 1.4-5, 2.4-5 N 2.2 N 2.2 N 2.2
Applications – material 22
Werkzeug-Ident · Tool ident B020C000 B0201020 B0201420 B0201030 B0201430 B0208E01 B0451000 B0461000 B0401400 B0501000 B0501400 B0501010 B0501410 B0501020 B0501420
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Enorm Enorm Enorm Enorm Enorm Enorm
Dimens.- 1B-STEEL-M 1B-STEEL-M 1B-STEEL-M 1B-STEEL-M 1B-STEEL-M 1B-STEEL-H 1D-STEEL 1D-STEEL/E 1DF-STEEL 1-STEEL 1-STEEL 1-STEEL 1-STEEL 1-STEEL 1-STEEL
ø d 1 P Ident GLT-1 TIN TIN PM-CRT TIN TIN TIN TIN
mm mm l 1 l 2 l 3 ø d 2 „6G“ „6G“ „7G“ „7G“ „4H“ „4H“ „6G“ „6G“
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 65 66 66 66 66 66 67 67 67 67
DIN 352 91 91
*) ≤ M1,4 Tol. 4H/5H
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 39
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
