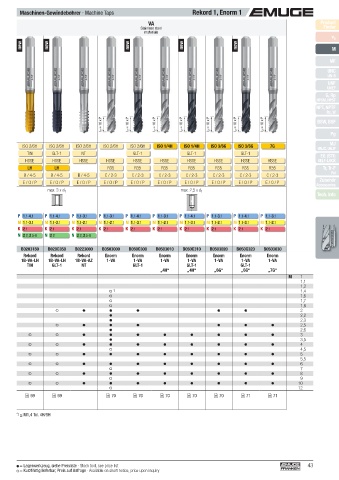

P. 43
Maschinen-Gewindebohrer · Machine Taps Rekord 1, Enorm 1
VA VA Product
60° DIN Stainless steel Stainless steel Finder
P
M 371 new new new new new v c
materials
materials
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 Pg
Toleranz · Tolerance ISO 3/6G 7G 7G 7G ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G 7G MJ
UNJC, UNJF
Beschichtung · Coating GLT-1 NT TIN GLT-1 NT TIN GLT-1 NT GLT-1 GLT-1 GLT-1
EG (STI)
Technische Informationen 245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information LH LH LH R35 R35 R35 R35 R35 R35 R35 Tr, Tr-F
Rd
B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 Zubehör
E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P Accessories
max. 3 x d 1 max. 3 x d 1 max. 2,5 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1
M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1
Einsatzgebiete – Material K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1
Applications – material 22
N 2.2 N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2 N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2 N 2.2, 2.5-6
Werkzeug-Ident · Tool ident B020C320 B0203030 B0203130 B020C330 B0203050 B0203150 B020C350 B0223000 B0503000 B050C300 B0503010 B050C310 B0503020 B050C320 B0503030
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Enorm Enorm Enorm Enorm Enorm Enorm Enorm
Dimens.- 1B-VA 1B-VA 1B-VA 1B-VA 1B-VA-LH 1B-VA-LH 1B-VA-LH 1B-VA-AZ 1-VA 1-VA 1-VA 1-VA 1-VA 1-VA 1-VA
ø d 1 P Ident GLT-1 NT TIN GLT-1 NT TIN GLT-1 NT GLT-1 GLT-1 GLT-1
mm mm l 1 l 2 l 3 ø d 2 „6G“ „7G“ „7G“ „7G“ „4H“ „4H“ „6G“ „6G“ „7G“
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 69 69 69 69 69 69 69 70 70 70 70 70 71 71
DIN 352
*) ≤ M1,4 Tol. 4H/5H
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 43
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
