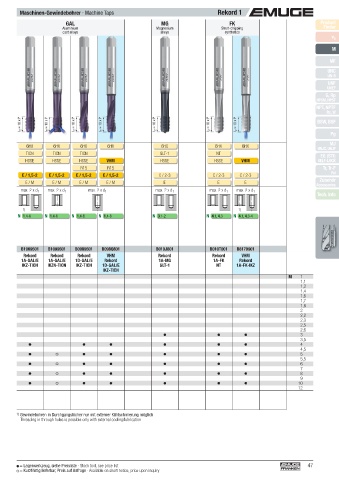

Maschinen-Gewindebohrer · Machine Taps Rekord 1
AL GAL MG FK Product
60° DIN wrought alloys Aluminium Magnesium Short-chipping Finder
Aluminium
P
M 371 v c
synthetics
alloys
cast alloys
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 Pg
Toleranz · Tolerance ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H 6HX 6HX 6HX 6HX 6HX 6HX 6HX MJ
UNJC, UNJF
Beschichtung · Coating GLT-8 GLT-8 GLT-8 TICN TICN TICN GLT-1 NT
EG (STI)
Technische Informationen 245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE VHM HSSE HSSE VHM SELF-LOCK
Technical information R45 R45 R45 R15 R15 Tr, Tr-F
Rd
B / ≈3 B / ≈3 C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 Zubehör
E / O E / O E / O E / O E / O E / M E / M E / M E / M E E E Accessories
max. 3 x d 1 max. 2,5 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
1) 1)
N 1.1-4 N 1.1-4 N 1.1-4 N 1.1-4 N 1.1-4 N 1.4-6 N 1.4-6 N 1.4-6 N 1.4-6 N 3.1-2 N 4.1, 4.3 N 4.1, 4.3-4
Einsatzgebiete – Material
Applications – material 22
Werkzeug-Ident · Tool ident B0204500 B020S800 B0504500 B050S800 B051S800 B1969501 B1099501 B0989501 B098Q801 B010J601 B010T001 B8170901
Rekord Rekord Enorm Enorm Enorm Rekord Rekord Rekord VHM Rekord Rekord VHM
Dimens.- 1B-AL 1B-AL 1-AL 1-AL 1-AL/E 1A-GAL/E 1A-GAL/E 1D-GAL/E Rekord 1A-MG 1A-FK Rekord
ø d 1 P Ident GLT-8 GLT-8 GLT-8 IKZ-TICN IKZN-TICN IKZ-TICN 1D-GAL/E GLT-1 NT 1A-FK-IKZ
mm mm l 1 l 2 l 3 ø d 2 IKZ-TICN
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) *) *) *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 73 73 73 73
DIN 352
1) Gewindebohren in Durchgangslöcher nur mit externer Kühlschmierung möglich
Threading in through holes is possible only with external cooling/lubrication
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 47
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
