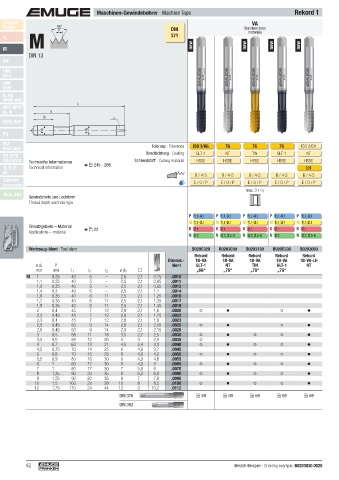

Page 42 - EMUGE
P. 42
Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product VA VA
Finder 60° DIN Stainless steel Stainless steel
M
P
materials
materials
v c 371
M new new new new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF ISO 3/6G 7G 7G 7G ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G 7G
Beschichtung · Coating GLT-1 NT TIN GLT-1 NT TIN GLT-1 NT GLT-1 GLT-1 GLT-1
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information 245 - 266 LH LH LH R35 R35 R35 R35 R35 R35 R35
Rd
B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Zubehör E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P
Accessories
max. 3 x d 1 max. 3 x d 1 max. 2,5 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1
M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1
Einsatzgebiete – Material K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1
Applications – material 22
N 2.2 N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2 N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2 N 2.2, 2.5-6
Werkzeug-Ident · Tool ident B020C320 B0203030 B0203130 B020C330 B0203050 B0203150 B020C350 B0223000 B0503000 B050C300 B0503010 B050C310 B0503020 B050C320 B0503030
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Enorm Enorm Enorm Enorm Enorm Enorm Enorm
Dimens.- 1B-VA 1B-VA 1B-VA 1B-VA 1B-VA-LH 1B-VA-LH 1B-VA-LH 1B-VA-AZ 1-VA 1-VA 1-VA 1-VA 1-VA 1-VA 1-VA
ø d 1 P Ident GLT-1 NT TIN GLT-1 NT TIN GLT-1 NT GLT-1 GLT-1 GLT-1
mm mm l 1 l 2 l 3 ø d 2 „6G“ „7G“ „7G“ „7G“ „4H“ „4H“ „6G“ „6G“ „7G“
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 69 69 69 69 69 69 69 70 70 70 70 70 71 71
DIN 352
42 Bestell-Beispiel · Ordering example: B0203030.0020
