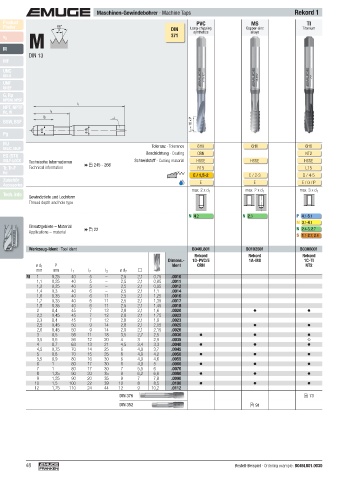

Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product PVC MS TI TI TILEG NI H
Finder 60° DIN Long-chipping Copper-zinc Titanium Titanium Titanium Nickel Materials of high
M
P
alloys
synthetics
tensile strength
alloys
alloys
v c 371
M
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX
Beschichtung · Coating CRN NT2 TICN NT2 TICN TICN TICN TICN NT
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE-PM HSSE-PM HSSE
Tr, Tr-F Technical information 245 - 266 R15 L15 L15 R15 R15 R15 L08 R10
Rd
E / 1,5-2 C / 2-3 D / 4-5 D / 4-5 C / 2-3 C / 2-3 C / 2-3 D / 4-5 C / 2-3 C / 2-3
Zubehör E E E / O / P E / O / P E / O / P E / O / P E / O / P O / P O / P E / O / P
Accessories
max. 2 x d 1 max. 2 x d 1 max. 3 x d 1 max. 3 x d 1 max. 2 x d 1 max. 2 x d 1 max. 3 x d 1 max. 2 x d 1 max. 2 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
N 4.2 N 2.3 P 4.1- 5.1 P 4.1- 5.1 P 4.1- 5.1 P 4.1- 5.1 M 4.1 M 4.1 M 4.1 P 1.1- 3.1
M 3.1- 4.1 M 3.1- 4.1 M 3.1- 4.1 M 3.1- 4.1 S 1.2-3 N 2.8 N 2.8 K 1.1- 4.2
Einsatzgebiete – Material N 2.4-5, 2.7 N 2.4-5, 2.7 N 2.4-5, 2.7 N 2.4-5, 2.7 S 1.2-3 S 1.2-3 N 2.4-7
Applications – material 22
S 1.1- 2.2, 2.4 S 1.1- 2.2, 2.4 S 1.1- 2.2, 2.4 S 1.1- 2.2, 2.4 S 2.3, 2.5-6 S 2.3, 2.5-6 N 4.1, 5.1
Werkzeug-Ident · Tool ident B046L801 B0102501 B0306001 B0309601 B0456001 B0459601 B040V401 B030J401 B438J401 B0100501
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord
Dimens.- 1D-PVC/E 1A-MS 1C-TI 1C-TI 1D-TI 1D-TI 1DF-TILEG 1C-NI-PM 1DF-NI-PM 1A-H
ø d 1 P Ident CRN NT2 TICN NT2 TICN TICN TICN TICN NT
mm mm l 1 l 2 l 3 ø d 2
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 73 73 73 74 74 74 75
DIN 352 91
48 Bestell-Beispiel · Ordering example: B046L801.0030
