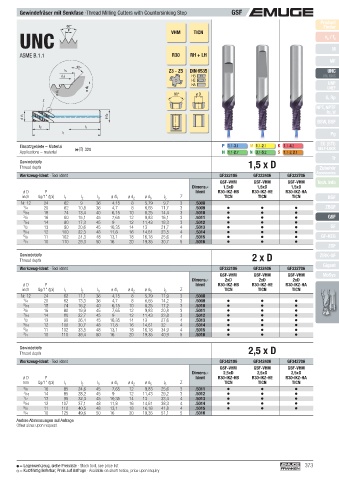

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
60° VHM TICN Finder
P
UNC v / f z
c

ASME B.1.1 R30 RH + LH M
MF
45°
l S Z3 - Z5 DIN 6535 UNC
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
Z G, Rp
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg
l 1
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 3.1 M 1.1- 2.1 K 1.1- 4.2 SELF-LOCK
Applications – material N 1.1- 2.7 N 3.1- 5.2 S 1.1-2, 2.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF322106 GF322406 GF322706
GSF-VHM GSF-VHM GSF-VHM Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN BGF
Nr. 12 24 62 9 36 4,15 8 5,79 9,7 3 .5008
1 /4 20 62 10,8 36 4,7 8 6,65 11,7 3 .5009 ZBGF
5 /16 18 74 13,4 40 6,15 10 8,25 14,4 3 .5010
3 /8 16 80 15,1 45 7,65 12 9,83 16,1 3 .5011 GSF
7 /16 14 80 17,3 45 9 12 11,43 18,3 3 .5012
1 /2 13 90 20,6 45 10,35 14 13 21,7 4 .5013 GF
9 /16 12 100 22,3 48 11,8 16 14,61 23,5 4 .5014
5 /8 11 102 24,3 48 13,1 18 16,18 25,6 4 .5015 GF-KEG
3 /4 10 110 29,3 50 16 20 19,35 30,7 5 .5016
ZGF
Gewindetiefe 2 x D ZIRK-GF
Thread depth
Gigant
Werkzeug-Ident · Tool ident GF332106 GF332406 GF332706
GSF-VHM GSF-VHM GSF-VHM MoSys
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
Nr. 12 24 62 11,1 36 4,15 8 5,79 11,9 3 .5008
1 /4 20 62 13,3 36 4,7 8 6,65 14,2 3 .5009
5 /16 18 74 16,2 40 6,15 10 8,25 17,2 3 .5010
3 /8 16 80 19,9 45 7,65 12 9,83 20,8 3 .5011
7 /16 14 80 22,7 45 9 12 11,43 23,8 3 .5012
1 /2 13 90 26,4 45 10,35 14 13 27,6 4 .5013
9 /16 12 100 30,7 48 11,8 16 14,61 32 4 .5014
5 /8 11 102 33,5 48 13,1 18 16,18 34,9 4 .5015
3 /4 10 110 39,4 50 16 20 19,35 40,9 5 .5016

Gewindetiefe 2,5 x D
Thread depth
Werkzeug-Ident · Tool ident GF342106 GF342406 GF342706
GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2,5xD 2,5xD 2,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
3 /8 16 85 24,6 45 7,65 12 9,83 25,6 3 .5011
7 /16 14 85 28,2 45 9 12 11,43 29,2 3 .5012
1 /2 13 96 32,3 45 10,35 14 13 33,4 4 .5013
9 /16 12 107 37,1 48 11,8 16 14,61 38,3 4 .5014
5 /8 11 110 40,5 48 13,1 18 16,18 41,8 4 .5015
3 /4 10 125 49,6 50 16 20 19,35 51,1 5 .5016

Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 373
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
