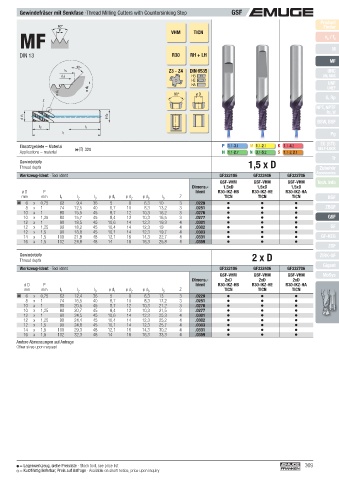

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
60° VHM TICN Finder
P
MF v / f z
c

DIN 13 R30 RH + LH M
MF
45°
l S Z3 - Z4 DIN 6535 UNC
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
Z G, Rp
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg
l 1
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 3.1 M 1.1- 2.1 K 1.1- 4.2 SELF-LOCK
Applications – material N 1.1- 2.7 N 3.1- 5.2 S 1.1-2, 2.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF322106 GF322406 GF322706
GSF-VHM GSF-VHM GSF-VHM Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN BGF
M 6 x 0,75 62 9,4 36 5 8 6,3 10 3 .0229
8 x 1 74 12,5 40 6,7 10 8,3 13,2 3 .0251 ZBGF
10 x 1 80 15,5 45 8,7 12 10,3 16,2 3 .0276
10 x 1,25 80 15,7 45 8,4 12 10,3 16,5 3 .0277 GSF
12 x 1 90 18,5 45 10,6 14 12,3 19,3 4 .0301
12 x 1,25 90 18,2 45 10,4 14 12,3 19 4 .0302 GF
12 x 1,5 90 18,8 45 10,1 14 12,3 19,7 4 .0303
14 x 1,5 100 21,8 48 12,1 16 14,3 22,7 4 .0331 GF-KEG
16 x 1,5 102 24,8 48 14 18 16,3 25,8 4 .0359
ZGF
Gewindetiefe 2 x D ZIRK-GF
Thread depth
Gigant
Werkzeug-Ident · Tool ident GF332106 GF332406 GF332706
GSF-VHM GSF-VHM GSF-VHM MoSys
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
M 6 x 0,75 62 12,4 36 5 8 6,3 13 3 .0229
8 x 1 74 16,5 40 6,7 10 8,3 17,2 3 .0251
10 x 1 80 20,5 45 8,7 12 10,3 21,2 3 .0276
10 x 1,25 80 20,7 45 8,4 12 10,3 21,5 3 .0277
12 x 1 90 24,5 45 10,6 14 12,3 25,3 4 .0301
12 x 1,25 90 24,4 45 10,4 14 12,3 25,2 4 .0302
12 x 1,5 90 24,8 45 10,1 14 12,3 25,7 4 .0303
14 x 1,5 100 29,3 48 12,1 16 14,3 30,2 4 .0331
16 x 1,5 102 32,3 48 14 18 16,3 33,3 4 .0359

Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 369
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
