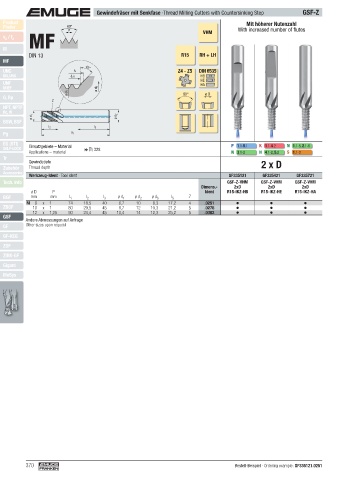

Page 370 - EMUGE

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF-Z
Product Mit höherer Nutenzahl
Finder 60° With increased number of fl utes
P
MF
v / f VHM
z
c
M
DIN 13 R15 RH + LH
MF
45°
UNC l S Z4 - Z5 DIN 6535
UN, UNS (l 2) HB
HE
UNF HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Tr
Gewindetiefe 2 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF335121 GF335421 GF335721
Tech. Info GSF-Z-VHM GSF-Z-VHM GSF-Z-VHM
Dimens.- 2xD 2xD 2xD
ø D P Ident R15-IKZ-HB R15-IKZ-HE R15-IKZ-HA
BGF mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 8 x 1 74 16,5 40 6,7 10 8,3 17,2 4 .0251
ZBGF 10 x 1 80 20,5 45 8,7 12 10,3 21,2 5 .0276
12 x 1,25 90 24,4 45 10,4 14 12,3 25,2 5 .0302
GSF
Andere Abmessungen auf Anfrage
GF Other sizes upon request
GF-KEG
ZGF
ZIRK-GF

Gigant
MoSys

370 Bestell-Beispiel · Ordering example: GF335121.0251
