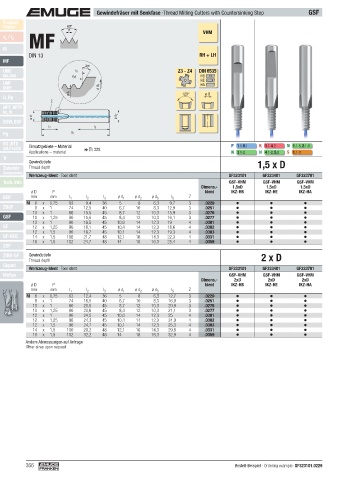

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
Finder 60°
P
MF
v / f VHM
c
z
M
DIN 13 RH + LH
MF
30°
UNC l S Z3 - Z4 DIN 6535
UN, UNS (l 2) HB
HE
UNF HA
UNEF ø d S
ø d 1 120° ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF323101 GF323401 GF323701
Tech. Info GSF-VHM GSF-VHM GSF-VHM
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident IKZ-HB IKZ-HE IKZ-HA
BGF mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 6 x 0,75 62 9,4 36 5 8 6,3 9,7 3 .0229
ZBGF 8 x 1 74 12,5 40 6,7 10 8,3 12,9 3 .0251
10 x 1 80 15,5 45 8,7 12 10,3 15,9 3 .0276
GSF 10 x 1,25 80 15,6 45 8,4 12 10,3 16,1 3 .0277
12 x 1 90 18,5 45 10,6 14 12,3 19 4 .0301
GF 12 x 1,25 90 18,1 45 10,4 14 12,3 18,6 4 .0302
12 x 1,5 90 18,7 45 10,1 14 12,3 19,3 4 .0303
GF-KEG 14 x 1,5 100 21,7 48 12,1 16 14,3 22,3 4 .0331
16 x 1,5 102 24,7 48 14 18 16,3 25,4 4 .0359
ZGF
ZIRK-GF Gewindetiefe 2 x D
Thread depth
Gigant
Werkzeug-Ident · Tool ident GF333101 GF333401 GF333701
MoSys GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2xD 2xD 2xD
ø D P Ident IKZ-HB IKZ-HE IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 6 x 0,75 62 12,4 36 5 8 6,3 12,7 3 .0229
8 x 1 74 16,5 40 6,7 10 8,3 16,9 3 .0251
10 x 1 80 20,5 45 8,7 12 10,3 20,9 3 .0276
10 x 1,25 80 20,6 45 8,4 12 10,3 21,1 3 .0277
12 x 1 90 24,5 45 10,6 14 12,3 25 4 .0301
12 x 1,25 90 24,3 45 10,4 14 12,3 24,9 4 .0302
12 x 1,5 90 24,7 45 10,1 14 12,3 25,3 4 .0303
14 x 1,5 100 29,2 48 12,1 16 14,3 29,8 4 .0331
16 x 1,5 102 32,2 48 14 18 16,3 32,9 4 .0359
Andere Abmessungen auf Anfrage

Other sizes upon request

366 Bestell-Beispiel · Ordering example: GF323101.0229
