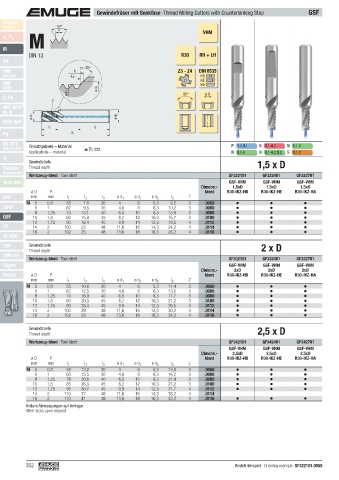

Page 362 - EMUGE

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
Finder 60°
P
M
v / f VHM
z
c
M
DIN 13 R30 RH + LH
MF
45°
UNC l S Z3 - Z4 DIN 6535
UN, UNS (l 2) HB
HE
UNF HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 3.1 K 1.1- 4.2 N 1.1-5
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-2
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF322101 GF322401 GF322701
Tech. Info GSF-VHM GSF-VHM GSF-VHM
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
BGF mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 5 0,8 55 7,6 36 4 6 5,3 8,2 3 .0050
ZBGF 6 1 62 9,5 36 4,8 8 6,3 10,2 3 .0060
8 1,25 74 13,1 40 6,5 10 8,3 13,9 3 .0080
GSF 10 1,5 80 15,8 45 8,2 12 10,3 16,7 3 .0100
12 1,75 90 18,4 45 9,9 14 12,3 19,5 4 .0112
GF 14 2 100 23 48 11,6 16 14,3 24,2 4 .0114
16 2 102 25 48 13,6 18 16,3 26,2 4 .0116
GF-KEG
ZGF Gewindetiefe 2 x D
Thread depth
ZIRK-GF
Werkzeug-Ident · Tool ident GF332101 GF332401 GF332701
Gigant GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2xD 2xD 2xD
MoSys ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 5 0,8 55 10,8 36 4 6 5,3 11,4 3 .0050
6 1 62 12,5 36 4,8 8 6,3 13,2 3 .0060
8 1,25 74 16,9 40 6,5 10 8,3 17,7 3 .0080
10 1,5 80 20,3 45 8,2 12 10,3 21,2 3 .0100
12 1,75 90 25,4 45 9,9 14 12,3 26,5 4 .0112
14 2 100 29 48 11,6 16 14,3 30,2 4 .0114
16 2 102 33 48 13,6 18 16,3 34,2 4 .0116
Gewindetiefe 2,5 x D
Thread depth
Werkzeug-Ident · Tool ident GF342101 GF342401 GF342701
GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2,5xD 2,5xD 2,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 5 0,8 58 13,2 36 4 6 5,3 13,8 3 .0050
6 1 65 15,5 36 4,8 8 6,3 16,2 3 .0060
8 1,25 78 20,6 40 6,5 10 8,3 21,4 3 .0080
10 1,5 85 26,3 45 8,2 12 10,3 27,2 3 .0100
12 1,75 95 30,7 45 9,9 14 12,3 31,7 4 .0112
14 2 110 37 48 11,6 16 14,3 38,2 4 .0114
16 2 110 41 48 13,6 18 16,3 42,2 4 .0116
Andere Abmessungen auf Anfrage
Other sizes upon request

362 Bestell-Beispiel · Ordering example: GF322101.0050
