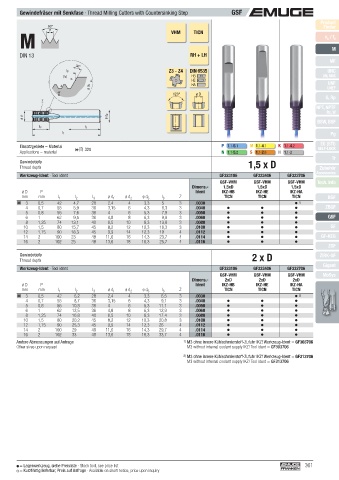

Gewindefräser mit Senkfase · Thread Milling Cutters with Countersinking Step GSF
Product
60° VHM TICN Finder
M v / f z
P
c

DIN 13 RH + LH M
MF
30°
l S Z3 - Z4 DIN 6535 UNC
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 120° ø D
Z G, Rp
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg
l 1
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 SELF-LOCK
Applications – material N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF323106 GF323406 GF323706
GSF-VHM GSF-VHM GSF-VHM Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident IKZ-HB IKZ-HE IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN BGF
M 3 0,5 42 4,7 28 2,4 4 3,3 5 3 .0030 1)
4 0,7 55 5,9 36 3,15 6 4,3 6,3 3 .0040 ZBGF
5 0,8 55 7,6 36 4 6 5,3 7,9 3 .0050
6 1 62 9,5 36 4,8 8 6,3 9,9 3 .0060 GSF
8 1,25 74 13,1 40 6,5 10 8,3 13,6 3 .0080
10 1,5 80 15,7 45 8,2 12 10,3 16,3 3 .0100 GF
12 1,75 90 18,3 45 9,9 14 12,3 19 4 .0112
14 2 100 23 48 11,6 16 14,3 23,7 4 .0114 GF-KEG
16 2 102 25 48 13,6 18 16,3 25,7 4 .0116
ZGF
Gewindetiefe 2 x D ZIRK-GF
Thread depth
Gigant
Werkzeug-Ident · Tool ident GF333106 GF333406 GF333706
GSF-VHM GSF-VHM GSF-VHM MoSys
Dimens.- 2xD 2xD 2xD
ø D P Ident IKZ-HB IKZ-HE IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
M 3 0,5 42 6,2 28 2,4 4 3,3 6,5 3 .0030 2)
4 0,7 55 8,7 36 3,15 6 4,3 9,1 3 .0040
5 0,8 55 10,8 36 4 6 5,3 11,1 3 .0050
6 1 62 12,5 36 4,8 8 6,3 12,9 3 .0060
8 1,25 74 16,8 40 6,5 10 8,3 17,4 3 .0080
10 1,5 80 20,2 45 8,2 12 10,3 20,8 3 .0100
12 1,75 90 25,3 45 9,9 14 12,3 26 4 .0112
14 2 100 29 48 11,6 16 14,3 29,7 4 .0114
16 2 102 33 48 13,6 18 16,3 33,7 4 .0116
Andere Abmessungen auf Anfrage 1) M3 ohne innere Kühlschmierstoff-Zufuhr IKZ! Werkzeug-Ident = GF303706
Other sizes upon request M3 without internal coolant supply IKZ! Tool ident = GF303706

2) M3 ohne innere Kühlschmierstoff-Zufuhr IKZ! Werkzeug-Ident = GF313706
M3 without internal coolant supply IKZ! Tool ident = GF313706

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 361
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
