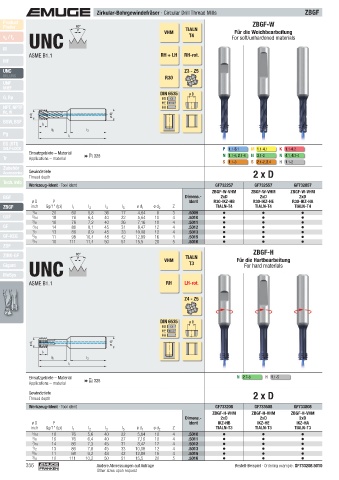

P. 356

Zirkular-Bohrgewindefräser · Circular Drill Thread Mills                 ZBGF
  Product                                                                                 ZBGF-W
  Finder                    60°                                   TIALN            Für die Weichbearbeitung
           UNC
                            P
  v  / f                                                   VHM     T4             For soft/unhardened materials
   c
     z
  M
             ASME B1.1                                   RH + LH  RH-rot.
  MF
  UNC                                                             Z3 - Z5
    UN, UNS
                                                           R30
  UNF
    UNEF
                                                         DIN 6535  ø D
  G, Rp                                                   HB
                                                          HE
  NPT, NPTF                                               HA
    Rc, W
            ø d 1                       ø d 2
  BSW, BSF
                l 2
                   l 5         l 3
  Pg                     l 1
  EG (STI)
    SELF-LOCK                                                                  P   1.1- 5.1    M   1.1- 4.1    K   1.1- 4.2
           Einsatzgebiete – Material
  Tr       Applications – material   328                                     N   1.1-6,  2.1-6   N   3.1-2    N   4.1,  4.3-4
                                                                               S   1.1-3    S   2.1-2,  2.4    H   1.1-2
  Zubehör
    Accessories  Gewindetiefe                                                             2 x D
           Thread depth
  Tech. Info
           Werkzeug-Ident  · Tool ident                                      GF732257     GF732557      GF732857
                                                                           ZBGF-W-VHM    ZBGF-W-VHM    ZBGF-W-VHM
  BGF                                                             Dimens.-     2xD          2xD           2xD
            ø D     P                                              Ident    R30-IKZ-HB    R30-IKZ-HE    R30-IKZ-HA
  ZBGF      inch  Gg/1" (tpi)  l  1  l  2  l  3  l  5  ø d  1  ø d  2  Z     TIALN-T4      TIALN-T4     TIALN-T4
            1 /4   20     60    5,8   36    17   4,64   8     3    .5009
  GSF       5 /16  18     76    6,4   40    22   5,64  10     4    .5010
            3 /8   16     76    7,2   40    26   7,16  10     4    .5011
  GF        7 /16  14     86    8,1   45    31   8,47  12     4    .5012
            1 /2   13     86    8,9   45    33   10,08  12    4    .5013
  GF-KEG    5 /8   11     98   10,4   48    42   12,89  16    4    .5015
            3 /4   10    111   11,4   50    51   15,5  20     5    .5016
  ZGF
                                                                                          ZBGF-H
  ZIRK-GF                   60°                            VHM    TIALN             Für die Hartbearbeitung
                            P
  MoSys UNC                                                        T3                  For hard materials
  Gigant

             ASME B1.1                                     RH     LH-rot.


                                                                  Z4 - Z5



                                                         DIN 6535  ø D
                                                          HB
                                                          HE
                                                          HA
            ø d 1                       ø d 2
                l 2
                   l 5         l 3
                         l 1
           Einsatzgebiete – Material                                                N   2.7-8    H   1.1-5
           Applications – material   328

           Gewindetiefe                                                                   2 x D
           Thread depth
           Werkzeug-Ident  · Tool ident                                      GF733208     GF733508      GF733808
                                                                            ZBGF-H-VHM   ZBGF-H-VHM    ZBGF-H-VHM
                                                                  Dimens.-     2xD          2xD           2xD
            ø D     P                                              Ident      IKZ-HB       IKZ-HE        IKZ-HA
            inch  Gg/1" (tpi)  l  1  l  2  l  3  l  5  ø d  1  ø d  2  Z     TIALN-T3      TIALN-T3     TIALN-T3
            5 /16  18     76    5,6   40    22   5,64  10     4    .5010
            3 /8   16     76    6,4   40    27   7,16  10     4    .5011
            7 /16  14     86    7,3   45    31   8,47  12     4    .5012
            1 /2   13     86    7,8   45    33   10,08  12    4    .5013
            5 /8   11     98    9,2   48    42   12,89  16    4    .5015
            3 /4   10    111   10,2   50    51   15,5  20     5    .5016
          356                      Andere Abmessungen auf Anfrage                  Bestell-Beispiel  · Ordering example: GF733208.5010

                                   Other sizes upon request
