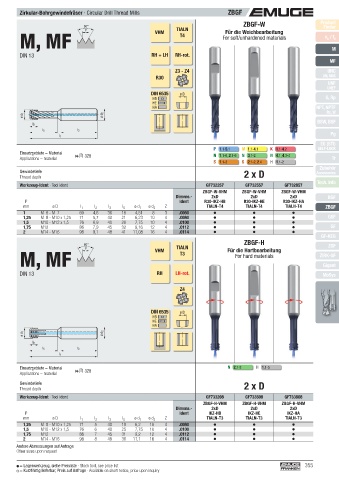

Page 355 - EMUGE

Zirkular-Bohrgewindefräser · Circular Drill Thread Mills ZBGF

ZBGF-W
60° VHM TIALN Für die Weichbearbeitung Product
Finder
P
M, MF T4 For soft/unhardened materials v / f z
c
DIN 13 RH + LH RH-rot. M
MF
Z3 - Z4 UNC
R30 UN, UNS
UNF
UNEF
DIN 6535 ø D
HB G, Rp
HE
HA NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2
l 5 l 3
Pg
l 1
EG (STI)
P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 SELF-LOCK
Einsatzgebiete – Material N 1.1-6, 2.1-6 N 3.1-2
Applications – material  328 N 4.1, 4.3-4 Tr
S 1.1-3 S 2.1-2, 2.4 H 1.1-2
Zubehör
Gewindetiefe 2 x D Accessories
Thread depth
Tech. Info
Werkzeug-Ident · Tool ident GF732257 GF732557 GF732857
ZBGF-W-VHM ZBGF-W-VHM ZBGF-W-VHM
Dimens.- 2xD 2xD 2xD BGF
P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm ø D l 1 l 2 l 3 l 5 ø d 1 ø d 2 Z TIALN-T4 TIALN-T4 TIALN-T4 ZBGF
1 M 6 - M 7 60 4,6 36 16 4,51 8 3 .0060
1,25 M 8 - M10 x 1,25 71 5,7 40 21 6,23 10 4 .0080 GSF
1,5 M10 - M12 x 1,5 76 6,9 40 26 7,75 10 4 .0100
1,75 M12 86 7,9 45 32 9,16 12 4 .0112 GF
2 M14 - M16 98 9,1 48 41 11,08 16 4 .0114
GF-KEG
ZBGF-H
60° VHM TIALN Für die Hartbearbeitung ZGF
P
M, MF T3 For hard materials ZIRK-GF

Gigant
DIN 13 RH LH-rot. MoSys

Z4

DIN 6535 ø D
HB
HE
HA
ø d 1 ø d 2

l 2
l 5 l 3
l 1

Einsatzgebiete – Material N 2.7-8 H 1.1-5
Applications – material  328
Gewindetiefe 2 x D
Thread depth
Werkzeug-Ident · Tool ident GF733208 GF733508 GF733808
ZBGF-H-VHM ZBGF-H-VHM ZBGF-H-VHM
Dimens.- 2xD 2xD 2xD
P Ident IKZ-HB IKZ-HE IKZ-HA
mm ø D l 1 l 2 l 3 l 5 ø d 1 ø d 2 Z TIALN-T3 TIALN-T3 TIALN-T3
1,25 M 8 - M10 x 1,25 71 5 40 19 6,2 10 4 .0080
1,5 M10 - M12 x 1,5 76 6 40 25 7,75 10 4 .0100
1,75 M12 86 7 45 31 9,2 12 4 .0112
2 M14 - M16 98 8 48 36 11,1 16 4 .0114
Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 355
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
