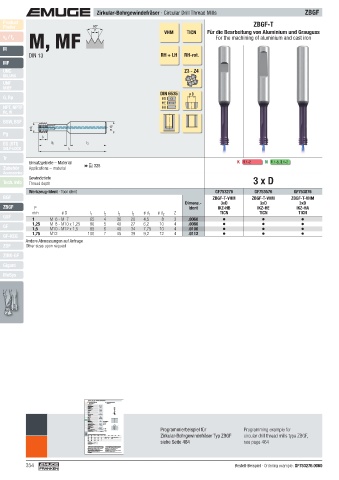

Zirkular-Bohrgewindefräser · Circular Drill Thread Mills ZBGF
Product ZBGF-T
Finder 60° Für die Bearbeitung von Aluminium und Grauguss
M, MF
P
v / f VHM TICN For the machining of aluminium and cast iron
z
c
M
DIN 13 RH + LH RH-rot.
MF
UNC Z3 - Z4
UN, UNS
UNF
UNEF
DIN 6535 ø D
G, Rp HB
HE
NPT, NPTF HA
Rc, W
BSW, BSF
ø d 1 ø d 2
Pg
l 2
EG (STI) l 5 l 3
SELF-LOCK l 1
Tr
Einsatzgebiete – Material K 1.1-2 N 1.1-6, 3.1-2
Zubehör Applications – material  328
Accessories
Gewindetiefe
Tech. Info Thread depth 3 x D
Werkzeug-Ident · Tool ident GF753276 GF753576 GF753876
BGF ZBGF-T-VHM ZBGF-T-VHM ZBGF-T-VHM
Dimens.- 3xD 3xD 3xD
ZBGF P Ident IKZ-HB IKZ-HE IKZ-HA
mm ø D l 1 l 2 l 3 l 5 ø d 1 ø d 2 Z TICN TICN TICN
GSF
1 M 6 - M 7 65 4 36 20 4,5 8 3 .0060
GF 1,25 M 8 - M10 x 1,25 80 5 40 27 6,2 10 4 .0080
1,5 M10 - M12 x 1,5 85 6 40 34 7,75 10 4 .0100
GF-KEG 1,75 M12 100 7 45 39 9,2 12 4 .0112

Andere Abmessungen auf Anfrage
ZGF Other sizes upon request
ZIRK-GF

Gigant
MoSys

Gewindefräser · Thread Milling Cutters
Product
Finder 3.8 Programmierbeispiele (DIN) 3.8 Programming examples (DIN)
v c / f z Werkzeug: ZBGF-W Tool: ZBGF-W
M Gewinde-Abmessung:
Thread dimension: M12 x 1,5 - 6H
MF Gewinde-Nenndurchmesser D: 12,000 mm
Nominal thread diameter D:
UNC Gewindesteigung P: 1,500 mm
UN, UNS Thread pitch P:
UNF Kernlochdurchmesser D 1 :
UNEF Drilled hole diameter D 1 : 10,500 mm
G, Rp Gewindetiefe b 3) : 15,000 mm
Thread depth b 3) :
NPT, NPTF Länge l 2 : Z
Rc, W Length l 2 : Werkstoff: 6,000 mm
BSW, BSF Material: GAlSi9 P l 2
Pg Werkzeug-Abmessungen: ø 7,75 x 6,9 x 76 mm ø d 1
Tool dimensions:
EG (STI)
SELF-LOCK Schneidstoff: VHM
Cutting material:
Tr Beschichtung: TIALN-T4
Coating:
Zubehör Artikel-Nr.:
Accessories Article no.: GF732257.0100
Tech. Info Zähnezahl Z: 4
No. of teeth Z:
Cutter diameter d 1 :
(measured on the cutting part)
BGF Fräserdurchmesser d 1 : 7,750 mm (gemessen am Frästeil)
ZBGF Fräserradiuskorrektur k 1) : 0,120 mm (je nach Einsatzfall)
Cutter radius compensation k 1) :
(acc. work case)
GSF zu programmierender Fräserradius 1) : 3,755 mm (0,5 · d 1 – k) ø D
Cutter radius to be programmed 1) :
GF Schnittgeschwindigkeit v c : 250 m/min
GF-KEG Cutting speed v c : 0,100 mm
Vorschub pro Zahn (Fräsen) f z :
ZGF Feed per tooth (milling) f z : c · 1000 b
Drehzahl n:

ZIRK-GF Speed n: S = 10273 min -1 v n = –––––––– d 1 · π Programmierbeispiel für Programming example for
Gigant Vorschubgeschwindigkeit (Kontur) v f : F = 4109 mm/min v f = f z · Z · n
Feed speed (contour) v f :
MoSys Vorschubgeschwindigkeit (Mittelpunktsbahn) v fM : f · (D – d 1 )

Feed speed (centre point) v fM : F = 1455 mm/min v v fM = ––––––––– D
CNC-Innengewindefräsen (im Gegenlauf, an der Kontur, inkremental, nach DIN 66025)
CNC internal thread milling (conventional milling, on the contour, incremental, acc. DIN 66025) Zirkular-Bohrgewindefräser Typ ZBGF circular drill thread mills type ZBGF,
N 10 G 54 G 90 G 00 X… Y… Z 1,500 S 10273 T 01 2) M 03
N 20 G 91
N 30 G 42 G 01 X 0 Y –6 F 4109 (Kontur · contour ) [F 1455] 4) (Mittelpunkt · Centre point )
N 40 G 02 G 01 X 0 Y 0 Z –1,500 I 0 J 6,000
… 5)
N 50 G 40 G 01 X 0 Y 6
N 70 G 90 G 00 Z 1,5 siehe Seite 464
Zerspanzeit t h : see page 464
Machining time t h : 8,3 sec.
Anzahl der Gewindegänge 5) : 14
Number of threads 5) :
1) Der zu programmierende Fräserradius ist je nach Einsatzfall zu korrigieren, bis das Gewinde 1) The cutter radius to be programmed must be corrected, depending on the work case, until the
die gewünschte Muttertoleranz, z.B. 6H/ISO2 erreicht. Die Fräserradiuskorrektur hängt aber thread achieves the required nut tolerance, e.g. 6H/ISO2. Please note, however, that this also
auch von der radialen Verdrängung des Werkzeugs ab (Festigkeit des zu fräsenden Materials depends on the radial defl ection of the tool (tensile strength of the material, projection length
und Auskraglänge).
of”the tool).
2) Der zu programmierende Fräserradius ist üblicherweise im Werkzeugspeicher enthalten. 2) The cutter radius to be programmed is normally included in the tool memory.
3) Die eingegebene Gewindetiefe b muss durch die Steigung P teilbar sein. 3) The thread depth b as entered must be divisible by the pitch P.
4) Bei Steuerungen, welche die Berechnung des Mittelpunktsvorschubs nicht selbstständig 4) If your control does not calculate the centre point feed automatically please use the feed values
printed in brackets.
durchführen, müssen die Vorschubwerte in Klammern verwendet werden.
5) Satz N 40 muss mit Anzahl der Gewindegänge wiederholt werden. 5) Block N 40 must be repeated with the number of threads.
464
354 Bestell-Beispiel · Ordering example: GF753276.0060
