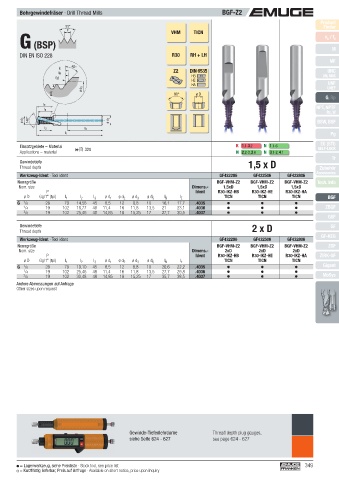

Page 349 - EMUGE

Bohrgewindefräser · Drill Thread Mills BGF-Z2
Product
55° Finder
P
VHM TICN
v / f z
c
G (BSP) M
DIN EN ISO 228 R30 RH + LH
MF
45°
l E
Z2 DIN 6535 UNC
l B
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF
l B
Rc, W
ø d 3 140° ø d 2 BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 K 1.1- 3.2 N 1.1-6 SELF-LOCK
Applications – material N 2.2-3, 2.6 N 3.1-2, 4.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF422206 GF422506 GF422806
Nenngröße BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2 Tech. Info
Nom. size Dimens.- 1,5xD 1,5xD 1,5xD
P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN BGF
G 1 /8 28 79 14,56 45 8,5 12 8,8 10 16,1 17,7 .4035
1 /4 19 102 18,77 48 11,4 16 11,8 13,5 21 23,1 .4036 ZBGF
3 /8 19 102 25,46 48 14,85 18 15,25 17 27,7 30,5 .4037
GSF
Gewindetiefe 2 x D GF
Thread depth
GF-KEG
Werkzeug-Ident · Tool ident GF432206 GF432506 GF432806
Nenngröße BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2 ZGF
Nom. size Dimens.- 2xD 2xD 2xD
P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA ZIRK-GF
ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN
G 1 /8 28 79 19,10 45 8,5 12 8,8 10 20,6 22,2 .4035 Gigant
1 /4 19 102 25,46 48 11,4 16 11,8 13,5 27,7 29,8 .4036
3 /8 19 102 33,48 48 14,85 18 15,25 17 35,7 38,5 .4037 MoSys

Andere Abmessungen auf Anfrage
Other sizes upon request

Gewinde-Tiefenlehrdorne Thread depth plug gauges,
siehe Seite 624 - 627 see page 624 - 627

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 349
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
