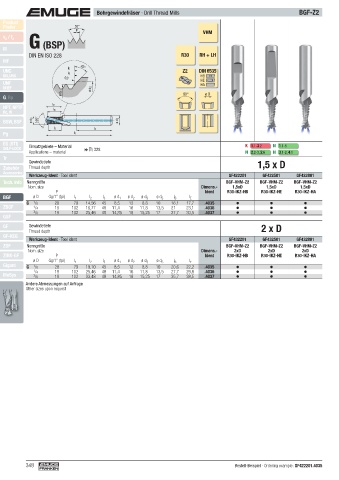

Page 348 - EMUGE

Bohrgewindefräser · Drill Thread Mills BGF-Z2
Product
Finder 55°
P VHM
v / f z
c
G (BSP)
M
DIN EN ISO 228 R30 RH + LH
MF
45°
l E
UNC l B Z2 DIN 6535
UN, UNS (l 2) HB
UNF HE
HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF l B
Rc, W
BSW, BSF ø d 3 140° ø d 2
l 2 l 3
Pg l 1
EG (STI) K 1.1- 3.2 N 1.1-5
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 2.2-3, 2.6 N 3.1-2, 4.1
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF422201 GF422501 GF422801
Tech. Info Nenngröße BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2
Nom. size Dimens.- 1,5xD 1,5xD 1,5xD
P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
BGF ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E
G 1 /8 28 79 14,56 45 8,5 12 8,8 10 16,1 17,7 .4035
ZBGF 1 /4 19 102 18,77 48 11,4 16 11,8 13,5 21 23,1 .4036
3 /8 19 102 25,46 48 14,85 18 15,25 17 27,7 30,5 .4037
GSF
GF Gewindetiefe 2 x D
Thread depth
GF-KEG
Werkzeug-Ident · Tool ident GF432201 GF432501 GF432801
ZGF Nenngröße BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2
Nom. size Dimens.- 2xD 2xD 2xD
ZIRK-GF P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E
Gigant G 1 /8 28 79 19,10 45 8,5 12 8,8 10 20,6 22,2 .4035
1 /4 19 102 25,46 48 11,4 16 11,8 13,5 27,7 29,8 .4036
MoSys 3 /8 19 102 33,48 48 14,85 18 15,25 17 35,7 38,5 .4037
Andere Abmessungen auf Anfrage
Other sizes upon request

348 Bestell-Beispiel · Ordering example: GF422201.4035
