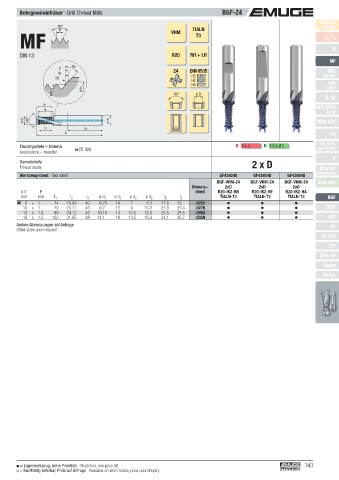

Page 343 - EMUGE

Bohrgewindefräser · Drill Thread Mills BGF-Z4
Product
60° VHM TIALN Finder
P
MF T3 v / f z
c

DIN 13 R20 RH + LH M
MF
45°
l E
Z4 DIN 6535 UNC
l B
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF
l B
Rc, W
ø d 3 140° ø d 2 BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 K 1.1-2 N 1.5-6, 2.3 SELF-LOCK
Applications – material
Tr
Gewindetiefe 2 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF439248 GF439548 GF439848
BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4 Tech. Info
Dimens.- 2xD 2xD 2xD
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TIALN-T3 TIALN-T3 TIALN-T3 BGF
M 8 x 1 74 16,09 40 6,75 10 7 8,3 17,8 19 .0251
10 x 1 79 20,11 45 8,7 12 9 10,3 21,8 23,4 .0276 ZBGF
12 x 1,5 89 24,12 45 10,15 14 10,5 12,3 26,5 28,5 .0303
16 x 1,5 102 31,65 48 14,1 18 14,5 16,3 34,1 36,7 .0359 GSF
Andere Abmessungen auf Anfrage GF

Other sizes upon request
GF-KEG
ZGF
ZIRK-GF

Gigant
MoSys

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 343
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
