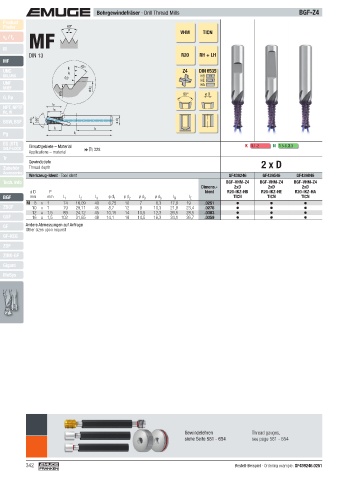

Page 342 - EMUGE

Bohrgewindefräser · Drill Thread Mills BGF-Z4
Product
Finder 60°
P
MF
v / f VHM TICN
c
z
M
DIN 13 R20 RH + LH
MF
45°
l E
UNC l B Z4 DIN 6535
UN, UNS (l 2) HB
UNF HE
HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF l B
Rc, W
BSW, BSF ø d 3 140° ø d 2
l 2 l 3
Pg l 1
EG (STI) K 1.1-2 N 1.5-6, 2.3
SELF-LOCK Einsatzgebiete – Material  328
Applications – material
Tr
Gewindetiefe 2 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF439246 GF439546 GF439846
Tech. Info BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4
Dimens.- 2xD 2xD 2xD
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
BGF mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN
M 8 x 1 74 16,09 40 6,75 10 7 8,3 17,8 19 .0251
ZBGF 10 x 1 79 20,11 45 8,7 12 9 10,3 21,8 23,4 .0276
12 x 1,5 89 24,12 45 10,15 14 10,5 12,3 26,5 28,5 .0303
GSF 16 x 1,5 102 31,65 48 14,1 18 14,5 16,3 34,1 36,7 .0359

GF Andere Abmessungen auf Anfrage
Other sizes upon request
GF-KEG
ZGF
ZIRK-GF

Gigant
MoSys

Gewindelehren Thread gauges,
siehe Seite 581 - 654 see page 581 - 654

342 Bestell-Beispiel · Ordering example: GF439246.0251
