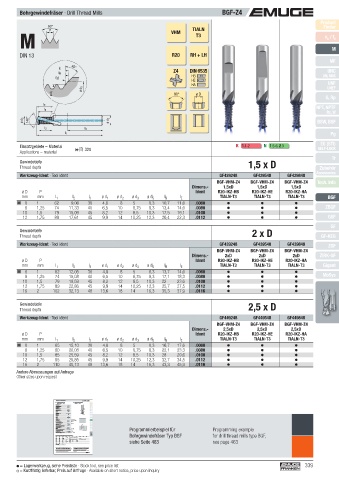

Bohrgewindefräser · Drill Thread Mills BGF-Z4
Product
60° VHM TIALN Finder
M T3 v / f z
P
c

DIN 13 R20 RH + LH M
MF
45°
l E
Z4 DIN 6535 UNC
l B
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF
l B
Rc, W
ø d 3 140° ø d 2 BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 K 1.1-2 N 1.5-6, 2.3 SELF-LOCK
Applications – material
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF429248 GF429548 GF429848
BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4 Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TIALN-T3 TIALN-T3 TIALN-T3 BGF
M 6 1 62 9,06 36 4,8 8 5 6,3 10,7 11,6 .0060
8 1,25 74 11,33 40 6,5 10 6,75 8,3 13,4 14,6 .0080 ZBGF
10 1,5 79 15,09 45 8,2 12 8,5 10,3 17,5 19,1 .0100
12 1,75 89 17,61 45 9,9 14 10,25 12,3 20,4 22,3 .0112 GSF
GF
Gewindetiefe 2 x D
Thread depth GF-KEG
Werkzeug-Ident · Tool ident GF439248 GF439548 GF439848 ZGF
BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4
Dimens.- 2xD 2xD 2xD ZIRK-GF
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TIALN-T3 TIALN-T3 TIALN-T3 Gigant
M 6 1 62 12,06 36 4,8 8 5 6,3 13,7 14,6 .0060
8 1,25 74 15,08 40 6,5 10 6,75 8,3 17,1 18,3 .0080 MoSys
10 1,5 79 19,59 45 8,2 12 8,5 10,3 22 23,6 .0100
12 1,75 89 22,86 45 9,9 14 10,25 12,3 25,7 27,5 .0112
16 2 102 32,13 48 13,6 18 14 16,3 35,3 37,9 .0116

Gewindetiefe 2,5 x D
Thread depth
Werkzeug-Ident · Tool ident GF449248 GF449548 GF449848
BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4
Dimens.- 2,5xD 2,5xD 2,5xD
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TIALN-T3 TIALN-T3 TIALN-T3
M 6 1 65 15,10 36 4,8 8 5 6,3 16,7 17,6 .0060
8 1,25 80 20,08 40 6,5 10 6,75 8,3 22,1 23,3 .0080
10 1,5 85 25,59 45 8,2 12 8,5 10,3 28 29,6 .0100
12 1,75 95 29,86 45 9,9 14 10,25 12,3 32,7 34,5 .0112
16 2 110 40,13 48 13,6 18 14 16,3 43,3 45,9 .0116
Andere Abmessungen auf Anfrage
Other sizes upon request

Gewindefräser · Thread Milling Cutters
Product
3.8 Programmierbeispiele (DIN) 3.8 Programming examples (DIN) Finder
Werkzeug: BGF-Z2 – 1,5 x D Tool: BGF-Z2 – 1.5 x D v c / f z
Gewinde-Abmessung: M
Thread dimension: M10 - 6H
Gewinde-Nenndurchmesser D: 10,000 mm MF
Nominal thread diameter D:
Gewindesteigung P: 1,500 mm UNC
Thread pitch P: UN, UNS
Kernlochdurchmesser D 1 : Z UNF
Drilled hole diameter D 1 : 8,500 mm UNEF
Bohr-/ Senktiefe l E : 19,100 mm G, Rp
Drilling/Countersinking depth l E : ø d 1
Werkstoff: NPT, NPTF
Material: GAlSi9 l E Rc, W
Werkzeug-Abmessungen: ø 8,2 x 19,1 x 79 mm P BSW, BSF
Tool dimensions:
Schneidstoff: Pg
Cutting material: VHM EG (STI)
Beschichtung: TICN SELF-LOCK
Coating:
Artikel-Nr.: GF422206.0100 Tr
Article no.:
Zähnezahl Z: Zubehör
No. of teeth Z: 2 Accessories
Fräserdurchmesser d 1 : 8,200 mm (gemessen am Frästeil) Tech. Info
Cutter diameter d 1 : (measured on the cutting part)
Fräserradiuskorrektur k 1) : 0,100 mm (0,01 · D) BGF
Cutter radius compensation k 1) :
zu programmierender Fräserradius 2) : 4,000 mm (0,5 · d 1 – k) ZBGF
Cutter radius to be programmed 2) :
Schnittgeschwindigkeit v c : GSF
Cutting speed v c : 250 m/min ø D GF
Vorschub pro Umdrehung (Bohren/Senken) f b : 0,250 mm
Feed per revolution (Drilling/countersinking) f b : GF-KEG
Vorschub pro Zahn (Fräsen) f z : 0,100 mm
Feed per tooth (milling) f z : ZGF
Drehzahl n: c · 1000 l E
Speed n: S = 9709 min -1 v n = –––––––– d 1 · π ZIRK-GF Programmierbeispiel für Programming example
Vorschubgeschwindigkeit (Bohren/Senken) v b : F = 2427 mm/min v b = f b · n Gigant
Feed speed (Drilling/countersinking) v b :
Vorschubgeschwindigkeit (Kontur) v f : MoSys
Feed speed (contour) v f : F = 1942 mm/min v f = f z · Z · n
Vorschubgeschwindigkeit (Mittelpunktsbahn) v fM : f · (D – d 1 )
D
Feed speed (centre point) v fM : F = 350 mm/min v v fM = –––––––––
CNC-Innengewindefräsen (im Gleichlauf, an der Kontur, inkremental, nach DIN 66025)
CNC internal thread milling (climb milling, on the contour, incremental, acc. DIN 66025) Bohrgewindefräser Typ BGF for drill thread mills type BGF,
N 10 G 54 G 90 G 00 X… Y… Z 2 S 9709 T 01 2) M03
N 20 G 91 G 01 Z –21,100 F 2427 (Bohren/Senken · Drilling/countersinking)
N 30 G 01 Z 0,500
N 40 G 41 Y –4,250 F 1942 (Fräsen, Kontur · Milling, contour ) [F 350] 3) (Mittelpunkt · Centre point )
N 50 G 03 X 0 Y 9,250 Z 0,750 I 0 J 4,625
N 60 G 03 X 0 Y 0 Z 1,500 I 0 J –5,000 siehe Seite 463
N 70 G 03 X 0 Y –9,250 Z 0,750 I 0 J –4,625 see page 463
N 80 G 00 G 40 X 0 Y 4,250
N 90 G 90 Z 2
Machining time t h : 2,3 sec.
Zerspanzeit t h :
1) Der über die Zahnspitze des Gewindeteils gemessene Fräserradius ist um den Betrag 1) The cutter radius measured over the tooth crests of the threaded part must be reduced by the
amount of the cutter radius compensation. This is necessary to achieve a depth of cut to the
der Fräserradiuskorrektur zu reduzieren. Hiermit wird eine Zustellung auf Mitte der
„6H/ISO2-Muttertoleranz“ erreicht. Die Fräserradiuskorrektur hängt aber auch von der radialen middle of the 6H/ISO2 nut tolerance. Please note, however, that this also depends on the radial
Verdrängung des Werkzeuges ab (Festigkeit des zu fräsenden Materials und Auskraglänge). defl ection of the tool (tensile strength of the material, projection length of the tool).
2) Der zu programmierende Fräserradius ist üblicherweise im Werkzeugspeicher enthalten. 2) The cutter radius to be programmed is normally included in the tool memory.
3) Bei Steuerungen, welche die Berechnung des Mittelpunktsvorschubs nicht selbstständig 3) If your control does not calculate the centre point feed automatically please use the feed values
durchführen, müssen die Vorschubwerte in Klammern verwendet werden. printed in brackets.
463
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 339
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
