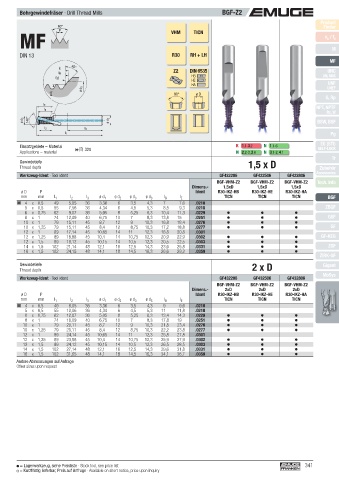

Page 341 - EMUGE

Bohrgewindefräser · Drill Thread Mills BGF-Z2
Product
60° VHM TICN Finder
P
MF v / f z
c

DIN 13 R30 RH + LH M
MF
45°
l E
Z2 DIN 6535 UNC
l B
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF
l B
Rc, W
ø d 3 140° ø d 2 BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 K 1.1- 3.2 N 1.1-6 SELF-LOCK
Applications – material N 2.2-3, 2.6 N 3.1-2, 4.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF422206 GF422506 GF422806
BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2 Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN BGF
M 4 x 0,5 49 5,05 36 3,36 6 3,5 4,3 7 7,6 .0210
5 x 0,5 55 7,56 36 4,34 6 4,5 5,3 8,5 9,3 .0218 ZBGF
6 x 0,75 62 9,07 36 5,05 8 5,25 6,3 10,4 11,3 .0229
8 x 1 74 12,09 40 6,75 10 7 8,3 13,8 15 .0251 GSF
10 x 1 79 15,11 45 8,7 12 9 10,3 16,8 18,4 .0276
10 x 1,25 79 15,11 45 8,4 12 8,75 10,3 17,2 18,8 .0277 GF
12 x 1 89 17,14 45 10,65 14 11 12,3 18,8 20,8 .0301
12 x 1,25 89 18,88 45 10,4 14 10,75 12,3 20,9 22,9 .0302 GF-KEG
12 x 1,5 89 18,12 45 10,15 14 10,5 12,3 20,5 22,5 .0303
14 x 1,5 102 21,14 48 12,1 16 12,5 14,3 23,6 25,8 .0331 ZGF
16 x 1,5 102 24,15 48 14,1 18 14,5 16,3 26,6 29,2 .0359
ZIRK-GF
Gewindetiefe 2 x D Gigant
Thread depth
MoSys
Werkzeug-Ident · Tool ident GF432206 GF432506 GF432806
BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN
M 4 x 0,5 49 8,05 36 3,36 6 3,5 4,3 9 9,6 .0210
5 x 0,5 55 10,06 36 4,34 6 4,5 5,3 11 11,8 .0218
6 x 0,75 62 12,07 36 5,05 8 5,25 6,3 13,4 14,3 .0229
8 x 1 74 16,09 40 6,75 10 7 8,3 17,8 19 .0251
10 x 1 79 20,11 45 8,7 12 9 10,3 21,8 23,4 .0276
10 x 1,25 79 20,11 45 8,4 12 8,75 10,3 22,2 23,8 .0277
12 x 1 89 24,14 45 10,65 14 11 12,3 25,8 27,8 .0301
12 x 1,25 89 23,88 45 10,4 14 10,75 12,3 25,9 27,9 .0302
12 x 1,5 89 24,12 45 10,15 14 10,5 12,3 26,5 28,5 .0303
14 x 1,5 102 27,14 48 12,1 16 12,5 14,3 29,6 31,8 .0331
16 x 1,5 102 31,65 48 14,1 18 14,5 16,3 34,1 36,7 .0359

Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 341
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
