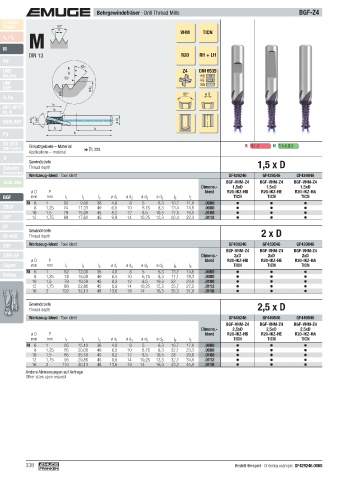

Bohrgewindefräser · Drill Thread Mills BGF-Z4
Product
Finder 60°
P
M
v / f VHM TICN
c
z
M
DIN 13 R20 RH + LH
MF
45°
l E
UNC l B Z4 DIN 6535
UN, UNS (l 2) HB
UNF HE
HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF l B
Rc, W
BSW, BSF ø d 3 140° ø d 2
l 2 l 3
Pg l 1
EG (STI) K 1.1-2 N 1.5-6, 2.3
SELF-LOCK Einsatzgebiete – Material  328
Applications – material
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF429246 GF429546 GF429846
Tech. Info BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
BGF mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN
M 6 1 62 9,06 36 4,8 8 5 6,3 10,7 11,6 .0060
ZBGF 8 1,25 74 11,33 40 6,5 10 6,75 8,3 13,4 14,6 .0080
10 1,5 79 15,09 45 8,2 12 8,5 10,3 17,5 19,1 .0100
GSF 12 1,75 89 17,61 45 9,9 14 10,25 12,3 20,4 22,3 .0112
GF
Gewindetiefe
GF-KEG Thread depth 2 x D
ZGF Werkzeug-Ident · Tool ident GF439246 GF439546 GF439846
BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4
ZIRK-GF Dimens.- 2xD 2xD 2xD
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
Gigant mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN
M 6 1 62 12,06 36 4,8 8 5 6,3 13,7 14,6 .0060
MoSys 8 1,25 74 15,08 40 6,5 10 6,75 8,3 17,1 18,3 .0080
10 1,5 79 19,59 45 8,2 12 8,5 10,3 22 23,6 .0100
12 1,75 89 22,86 45 9,9 14 10,25 12,3 25,7 27,5 .0112
16 2 102 32,13 48 13,6 18 14 16,3 35,3 37,9 .0116

Gewindetiefe 2,5 x D
Thread depth
Werkzeug-Ident · Tool ident GF449246 GF449546 GF449846
BGF-VHM-Z4 BGF-VHM-Z4 BGF-VHM-Z4
Dimens.- 2,5xD 2,5xD 2,5xD
ø D P Ident R20-IKZ-HB R20-IKZ-HE R20-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN
M 6 1 65 15,10 36 4,8 8 5 6,3 16,7 17,6 .0060
8 1,25 80 20,08 40 6,5 10 6,75 8,3 22,1 23,3 .0080
10 1,5 85 25,59 45 8,2 12 8,5 10,3 28 29,6 .0100
12 1,75 95 29,86 45 9,9 14 10,25 12,3 32,7 34,5 .0112
16 2 110 40,13 48 13,6 18 14 16,3 43,3 45,9 .0116
Andere Abmessungen auf Anfrage
Other sizes upon request

338 Bestell-Beispiel · Ordering example: GF429246.0060
