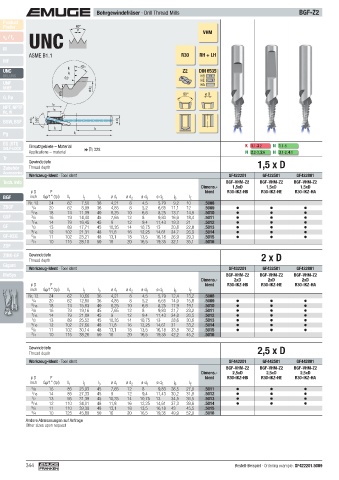

Bohrgewindefräser · Drill Thread Mills BGF-Z2
Product
Finder 60°
P
UNC
v / f VHM
c
z
M
ASME B1.1 R30 RH + LH
MF
45°
l E
UNC l B Z2 DIN 6535
UN, UNS (l 2) HB
UNF HE
HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF l B
Rc, W
BSW, BSF ø d 3 140° ø d 2
l 2 l 3
Pg l 1
EG (STI) K 1.1- 3.2 N 1.1-5
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 2.2-3, 2.6 N 3.1-2, 4.1
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF422201 GF422501 GF422801
Tech. Info BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
BGF inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E
Nr. 12 24 62 7,50 36 4,21 8 4,5 5,79 9,2 10 .5008
ZBGF 1 /4 20 62 8,99 36 4,85 8 5,2 6,65 11,1 12 .5009
5 /16 18 74 11,39 40 6,25 10 6,6 8,25 13,7 14,9 .5010
GSF 3 /8 16 79 14,40 45 7,65 12 8 9,83 16,9 18,4 .5011
7 /16 14 79 16,45 45 9 12 9,4 11,43 19,3 21 .5012
GF 1 /2 13 89 17,71 45 10,35 14 10,75 13 20,8 22,8 .5013
9 /16 12 102 21,31 48 11,8 16 12,25 14,61 24,7 26,9 .5014
GF-KEG 5 /8 11 102 23,21 48 13,1 18 13,5 16,18 26,9 29,3 .5015
3 /4 10 115 28,10 50 16 20 16,5 19,35 32,1 35,1 .5016
ZGF
ZIRK-GF Gewindetiefe 2 x D
Thread depth
Gigant
Werkzeug-Ident · Tool ident GF432201 GF432501 GF432801
MoSys BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E
Nr. 12 24 62 10,66 36 4,21 8 4,5 5,79 12,4 13,2 .5008
1 /4 20 62 12,80 36 4,85 8 5,2 6,65 14,9 15,8 .5009
5 /16 18 74 15,63 40 6,25 10 6,6 8,25 17,9 19,1 .5010
3 /8 16 79 19,16 45 7,65 12 8 9,83 21,7 23,2 .5011
7 /16 14 79 21,89 45 9 12 9,4 11,43 24,8 26,5 .5012
1 /2 13 89 25,52 45 10,35 14 10,75 13 28,6 30,6 .5013
9 /16 12 102 27,66 48 11,8 16 12,25 14,61 31 33,2 .5014
5 /8 11 102 30,14 48 13,1 18 13,5 16,18 33,8 36,2 .5015
3 /4 10 115 38,26 50 16 20 16,5 19,35 42,2 45,2 .5016

Gewindetiefe 2,5 x D
Thread depth
Werkzeug-Ident · Tool ident GF442201 GF442501 GF442801
BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2
Dimens.- 2,5xD 2,5xD 2,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E
3 /8 16 85 23,93 45 7,65 12 8 9,83 26,5 27,9 .5011
7 /16 14 85 27,33 45 9 12 9,4 11,43 30,2 31,9 .5012
1 /2 13 95 31,39 45 10,35 14 10,75 13 34,5 36,5 .5013
9 /16 12 110 34,01 48 11,8 16 12,25 14,61 37,3 39,6 .5014
5 /8 11 110 39,38 48 13,1 18 13,5 16,18 43 45,5 .5015
3 /4 10 125 45,88 50 16 20 16,5 19,35 49,9 52,9 .5016
Andere Abmessungen auf Anfrage

Other sizes upon request

344 Bestell-Beispiel · Ordering example: GF422201.5009
