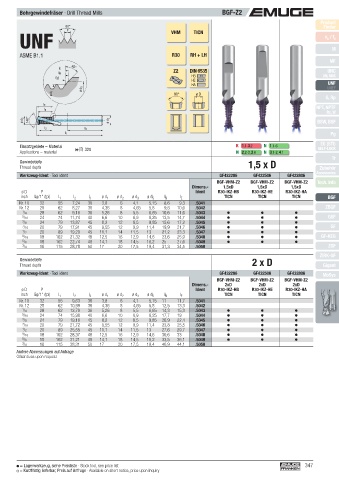

Page 347 - EMUGE

Bohrgewindefräser · Drill Thread Mills BGF-Z2
Product
60° VHM TICN Finder
UNF v / f z
P
c

ASME B1.1 R30 RH + LH M
MF
45°
l E
Z2 DIN 6535 UNC
l B
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
G, Rp
l E
NPT, NPTF
l B
Rc, W
ø d 3 140° ø d 2 BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 K 1.1- 3.2 N 1.1-6 SELF-LOCK
Applications – material N 2.2-3, 2.6 N 3.1-2, 4.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF422206 GF422506 GF422806
BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2 Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN BGF
Nr. 10 32 55 7,24 36 3,8 6 4,1 5,15 8,6 9,3 .5041
Nr. 12 28 62 8,27 36 4,36 8 4,65 5,8 9,8 10,6 .5042 ZBGF
1 /4 28 62 9,16 36 5,26 8 5,5 6,65 10,6 11,6 .5043
5 /16 24 74 11,74 40 6,6 10 6,9 8,25 13,5 14,7 .5044 GSF
3 /8 24 79 13,87 45 8,2 12 8,5 9,85 15,6 17,2 .5045
7 /16 20 79 17,91 45 9,55 12 9,9 11,4 19,9 21,7 .5046 GF
1 /2 20 89 19,20 45 11,1 14 11,5 13 21,2 23,3 .5047
9 /16 18 102 21,32 48 12,5 16 12,9 14,6 23,6 25,9 .5048 GF-KEG
5 /8 18 102 22,74 48 14,1 18 14,5 16,2 25 27,6 .5049
3 /4 16 115 28,78 50 17 20 17,5 19,4 31,3 34,5 .5050 ZGF
ZIRK-GF
Gewindetiefe 2 x D
Thread depth Gigant
Werkzeug-Ident · Tool ident GF432206 GF432506 GF432806 MoSys
BGF-VHM-Z2 BGF-VHM-Z2 BGF-VHM-Z2
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d 3 ø d S l B l E TICN TICN TICN
Nr. 10 32 55 9,63 36 3,8 6 4,1 5,15 11 11,7 .5041
Nr. 12 28 62 10,99 36 4,36 8 4,65 5,8 12,5 13,3 .5042
1 /4 28 62 12,79 36 5,26 8 5,5 6,65 14,3 15,3 .5043
5 /16 24 74 15,98 40 6,6 10 6,9 8,25 17,7 19 .5044
3 /8 24 79 19,16 45 8,2 12 8,5 9,85 20,9 22,4 .5045
7 /16 20 79 21,72 45 9,55 12 9,9 11,4 23,8 25,5 .5046
1 /2 20 89 25,55 45 11,1 14 11,5 13 27,6 29,7 .5047
9 /16 18 102 28,37 48 12,5 16 12,9 14,6 30,6 33 .5048
5 /8 18 102 31,21 48 14,1 18 14,5 16,2 33,5 36,1 .5049
3 /4 16 115 38,31 50 17 20 17,5 19,4 40,9 44,1 .5050

Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 347
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
