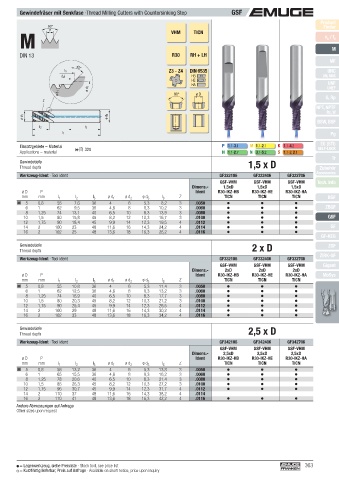

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
60° VHM TICN Finder
M v / f z
P
c

DIN 13 R30 RH + LH M
MF
45°
l S Z3 - Z4 DIN 6535 UNC
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
Z G, Rp
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 3.1 M 1.1- 2.1 K 1.1- 4.2 SELF-LOCK
Applications – material N 1.1- 2.7 N 3.1- 5.2 S 1.1-2, 2.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF322106 GF322406 GF322706
GSF-VHM GSF-VHM GSF-VHM Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN BGF
M 5 0,8 55 7,6 36 4 6 5,3 8,2 3 .0050
6 1 62 9,5 36 4,8 8 6,3 10,2 3 .0060 ZBGF
8 1,25 74 13,1 40 6,5 10 8,3 13,9 3 .0080
10 1,5 80 15,8 45 8,2 12 10,3 16,7 3 .0100 GSF
12 1,75 90 18,4 45 9,9 14 12,3 19,5 4 .0112
14 2 100 23 48 11,6 16 14,3 24,2 4 .0114 GF
16 2 102 25 48 13,6 18 16,3 26,2 4 .0116
GF-KEG
Gewindetiefe 2 x D ZGF
Thread depth
ZIRK-GF
Werkzeug-Ident · Tool ident GF332106 GF332406 GF332706
GSF-VHM GSF-VHM GSF-VHM Gigant
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA MoSys
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
M 5 0,8 55 10,8 36 4 6 5,3 11,4 3 .0050
6 1 62 12,5 36 4,8 8 6,3 13,2 3 .0060
8 1,25 74 16,9 40 6,5 10 8,3 17,7 3 .0080
10 1,5 80 20,3 45 8,2 12 10,3 21,2 3 .0100
12 1,75 90 25,4 45 9,9 14 12,3 26,5 4 .0112
14 2 100 29 48 11,6 16 14,3 30,2 4 .0114
16 2 102 33 48 13,6 18 16,3 34,2 4 .0116
Gewindetiefe 2,5 x D
Thread depth
Werkzeug-Ident · Tool ident GF342106 GF342406 GF342706
GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2,5xD 2,5xD 2,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
M 5 0,8 58 13,2 36 4 6 5,3 13,8 3 .0050
6 1 65 15,5 36 4,8 8 6,3 16,2 3 .0060
8 1,25 78 20,6 40 6,5 10 8,3 21,4 3 .0080
10 1,5 85 26,3 45 8,2 12 10,3 27,2 3 .0100
12 1,75 95 30,7 45 9,9 14 12,3 31,7 4 .0112
14 2 110 37 48 11,6 16 14,3 38,2 4 .0114
16 2 110 41 48 13,6 18 16,3 42,2 4 .0116
Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 363
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
