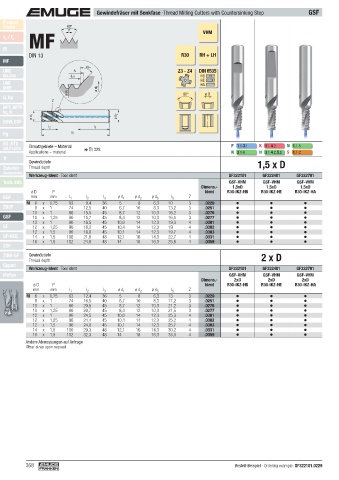

Page 368 - EMUGE

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
Finder 60°
MF
P
v / f VHM
c
z
M
DIN 13 R30 RH + LH
MF
45°
UNC l S Z3 - Z4 DIN 6535
UN, UNS (l 2) HB
HE
UNF HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 3.1 K 1.1- 4.2 N 1.1-5
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-2
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF322101 GF322401 GF322701
Tech. Info GSF-VHM GSF-VHM GSF-VHM
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
BGF mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 6 x 0,75 62 9,4 36 5 8 6,3 10 3 .0229
ZBGF 8 x 1 74 12,5 40 6,7 10 8,3 13,2 3 .0251
10 x 1 80 15,5 45 8,7 12 10,3 16,2 3 .0276
GSF 10 x 1,25 80 15,7 45 8,4 12 10,3 16,5 3 .0277
12 x 1 90 18,5 45 10,6 14 12,3 19,3 4 .0301
GF 12 x 1,25 90 18,2 45 10,4 14 12,3 19 4 .0302
12 x 1,5 90 18,8 45 10,1 14 12,3 19,7 4 .0303
GF-KEG 14 x 1,5 100 21,8 48 12,1 16 14,3 22,7 4 .0331
16 x 1,5 102 24,8 48 14 18 16,3 25,8 4 .0359
ZGF
ZIRK-GF Gewindetiefe 2 x D
Thread depth
Gigant
Werkzeug-Ident · Tool ident GF332101 GF332401 GF332701
MoSys GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
M 6 x 0,75 62 12,4 36 5 8 6,3 13 3 .0229
8 x 1 74 16,5 40 6,7 10 8,3 17,2 3 .0251
10 x 1 80 20,5 45 8,7 12 10,3 21,2 3 .0276
10 x 1,25 80 20,7 45 8,4 12 10,3 21,5 3 .0277
12 x 1 90 24,5 45 10,6 14 12,3 25,3 4 .0301
12 x 1,25 90 24,4 45 10,4 14 12,3 25,2 4 .0302
12 x 1,5 90 24,8 45 10,1 14 12,3 25,7 4 .0303
14 x 1,5 100 29,3 48 12,1 16 14,3 30,2 4 .0331
16 x 1,5 102 32,3 48 14 18 16,3 33,3 4 .0359

Andere Abmessungen auf Anfrage
Other sizes upon request

368 Bestell-Beispiel · Ordering example: GF322101.0229
