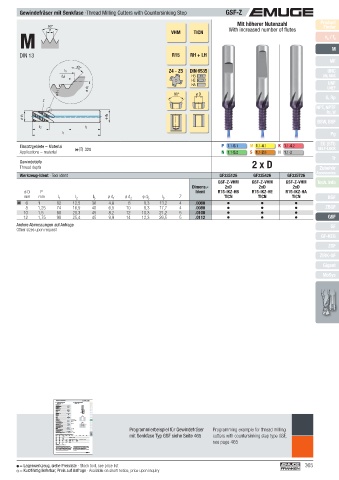

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF-Z

Mit höherer Nutenzahl Product
60° VHM TICN With increased number of fl utes Finder
P
M v / f z
c
DIN 13 R15 RH + LH M
MF
45°
l S Z4 - Z5 DIN 6535 UNC
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
Z G, Rp
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 SELF-LOCK
Applications – material N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
Tr
Gewindetiefe 2 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF335126 GF335426 GF335726
GSF-Z-VHM GSF-Z-VHM GSF-Z-VHM Tech. Info
Dimens.- 2xD 2xD 2xD
ø D P Ident R15-IKZ-HB R15-IKZ-HE R15-IKZ-HA
mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN BGF
M 6 1 62 12,5 36 4,8 8 6,3 13,2 4 .0060
8 1,25 74 16,9 40 6,5 10 8,3 17,7 4 .0080 ZBGF
10 1,5 80 20,3 45 8,2 12 10,3 21,2 5 .0100
12 1,75 90 25,4 45 9,9 14 12,3 26,5 5 .0112 GSF
Andere Abmessungen auf Anfrage GF
Other sizes upon request
GF-KEG
ZGF
ZIRK-GF

Gigant
MoSys

Gewindefräser · Thread Milling Cutters
Product
3.8 Programmierbeispiele (DIN) 3.8 Programming examples (DIN) Finder
Werkzeug: GSF – 2 x D Tool: GSF – 2 x D v c / f z
Gewinde-Abmessung: M
Thread dimension: M10 - 6H
Gewinde-Nenndurchmesser D: 10,000 mm MF
Nominal thread diameter D:
Gewindesteigung P: 1,500 mm UNC
Thread pitch P: UN, UNS
Kernlochdurchmesser D 1 : UNF
Drilled hole diameter D 1 : 8,500 mm Z UNEF
Senktiefe l S : 21,200 mm G, Rp
Countersinking depth l S :
Werkstoff: NPT, NPTF
Material: GAlSi9 P l S Rc, W
Werkzeug-Abmessungen: ø 8,2 x 21,2 x 80 mm BSW, BSF
Tool dimensions: ø d 1
Schneidstoff: Pg
Cutting material: VHM EG (STI)
Beschichtung: TICN ø D 1 SELF-LOCK
Coating:
Artikel-Nr.: GF332106.0100 Tr
Article no.:
Zähnezahl Z: Zubehör
No. of teeth Z: 3 Accessories
Fräserdurchmesser d 1 : 8,200 mm (gemessen am Frästeil) Tech. Info
Cutter diameter d 1 : (measured on the cutting part)
Fräserradiuskorrektur k 1) : 0,100 mm (0,01 · D) BGF
Cutter radius compensation k 1) : ø D
zu programmierender Fräserradius 2) : 4,000 mm (0,5 · d 1 – k) ZBGF
Cutter radius to be programmed 2) :
Schnittgeschwindigkeit v c : GSF
Cutting speed v c : 250 m/min l S GF
Vorschub pro Umdrehung (Senken) f s : 0,200 mm
Feed per revolution (countersinking) f s : GF-KEG
Vorschub pro Zahn (Fräsen) f z : 0,100 mm
Feed per tooth (milling) f z : ZGF
Drehzahl n: c · 1000
Speed n: S = 9709 min -1 v n = –––––––– d 1 · π ZIRK-GF Programmierbeispiel für Gewindefräser Programming example for thread milling
Vorschubgeschwindigkeit (Senken) v s : F = 1942 mm/min v s = f s · n Gigant
Feed speed (countersinking) v s :
Vorschubgeschwindigkeit (Kontur) v f : MoSys
Feed speed (contour) v f : F = 2913 mm/min v f = f z · Z · n
Vorschubgeschwindigkeit (Mittelpunktsbahn) v fM : f · (D – d 1 )
D
Feed speed (centre point) v fM : F = 524 mm/min v v fM = –––––––––
CNC-Innengewindefräsen (im Gleichlauf, an der Kontur, inkremental, nach DIN 66025)
CNC internal thread milling (climb milling, on the contour, incremental, acc. DIN 66025) mit Senkfase Typ GSF siehe Seite 465 cutters with countersinking step type GSF,
N 10 G 54 G 90 G 00 X… Y… Z 2 S 9709 T 01 2) M 03
N 20 G 91 Z –21,200
N 30 G 01 Z –2 F 1942 (Senken · countersinking)
N 40 G 01 Z 0,500
N 50 G 41 Y –4,250 F 2913 (Fräsen, Kontur · Milling, contour ) [F 524] 3) (Mittelpunkt · Centre point )
N 60 G 03 X 0 Y 9,250 Z 0,750 I 0 J 4,625
N 70 G 03 X 0 Y 0 Z 1,500 I 0 J –5,000
N 80 G 03 X 0 Y –9,250 Z 0,750 I 0 J –4,625 see page 465
N 90 G 00 G 40 X 0 Y 4,250
N 100 G 90 Z 2
Zerspanzeit t h : 1,3 sec.
Machining time t h :
1) Der über die Zahnspitze des Gewindeteils gemessene Fräserradius ist um den Betrag 1) The cutter radius measured over the tooth crests of the threaded part must be reduced by the
der Fräserradiuskorrektur zu reduzieren. Hiermit wird eine Zustellung auf Mitte der amount of the cutter radius compensation. This is necessary to achieve a depth of cut to the
„6H/ISO2-Muttertoleranz“ erreicht. Die Fräserradiuskorrektur hängt aber auch von der radialen middle of the 6H/ISO2 nut tolerance. Please note, however, that this also depends on the radial
Verdrängung des Werkzeuges ab (Festigkeit des zu fräsenden Materials und Auskraglänge). defl ection of the tool (tensile strength of the material, projection length of the tool).
2) Der zu programmierende Fräserradius ist üblicherweise im Werkzeugspeicher enthalten. 2) The cutter radius to be programmed is normally included in the tool memory.
3) Bei Steuerungen, welche die Berechnung des Mittelpunktsvorschubs nicht selbstständig 3) If your control does not calculate the centre point feed automatically please use the feed values
durchführen, müssen die Vorschubwerte in Klammern verwendet werden. printed in brackets.
