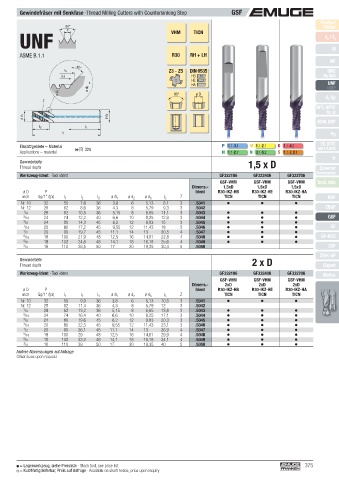

Page 375 - EMUGE

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
60° VHM TICN Finder
P
UNF v / f z
c

ASME B.1.1 R30 RH + LH M
MF
45°
l S Z3 - Z5 DIN 6535 UNC
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
Z G, Rp
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg
l 1
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 3.1 M 1.1- 2.1 K 1.1- 4.2 SELF-LOCK
Applications – material N 1.1- 2.7 N 3.1- 5.2 S 1.1-2, 2.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF322106 GF322406 GF322706
GSF-VHM GSF-VHM GSF-VHM Tech. Info
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN BGF
Nr. 10 32 55 7,6 36 3,8 6 5,13 8,1 3 .5041
Nr. 12 28 62 8,6 36 4,3 8 5,79 9,3 3 .5042 ZBGF
1 /4 28 62 10,5 36 5,15 8 6,65 11,1 3 .5043
5 /16 24 74 12,2 40 6,6 10 8,25 12,9 3 .5044 GSF
3 /8 24 80 14,3 45 8,2 12 9,83 15 3 .5045
7
/16 20 80 17,2 45 9,55 12 11,43 18 3 .5046 GF
1 /2 20 90 19,7 45 11,1 14 13 20,5 4 .5047
9 /16 18 100 21,9 48 12,5 16 14,61 22,8 4 .5048 GF-KEG
5 /8 18 102 24,8 48 14,1 18 16,18 25,6 4 .5049
3 /4 16 110 29,5 50 17 20 19,35 30,4 5 .5050 ZGF
ZIRK-GF
Gewindetiefe 2 x D
Thread depth Gigant
Werkzeug-Ident · Tool ident GF332106 GF332406 GF332706 MoSys
GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
Nr. 10 32 55 9,9 36 3,8 6 5,13 10,5 3 .5041
Nr. 12 28 62 11,4 36 4,3 8 5,79 12 3 .5042
1 /4 28 62 13,2 36 5,15 8 6,65 13,8 3 .5043
5 /16 24 74 16,4 40 6,6 10 8,25 17,1 3 .5044
3 /8 24 80 19,6 45 8,2 12 9,83 20,3 3 .5045
7
/16 20 80 22,3 45 9,55 12 11,43 23,1 3 .5046
1 /2 20 90 26,1 45 11,1 14 13 26,9 4 .5047
9 /16 18 100 29 48 12,5 16 14,61 29,9 4 .5048
5 /8 18 102 33,2 48 14,1 18 16,18 34,1 4 .5049
3 /4 16 110 39 50 17 20 19,35 40 5 .5050

Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 375
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
