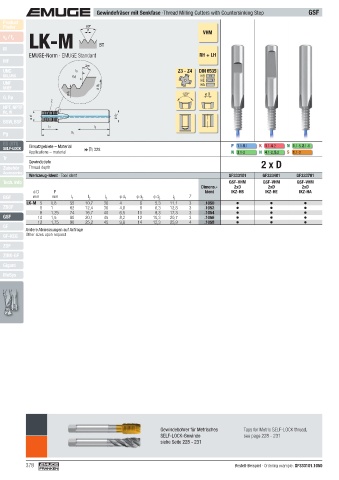

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
Finder 60°
LK-M
P
v / f VHM
z
c
M BT
EMUGE-Norm · EMUGE Standard RH + LH
MF
30°
UNC l S Z3 - Z4 DIN 6535
UN, UNS (l 2) HB
HE
UNF HA
UNEF ø d S
ø d 1 120° ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Tr
Gewindetiefe 2 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF333101 GF333401 GF333701
Tech. Info GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2xD 2xD 2xD
ø D P Ident IKZ-HB IKZ-HE IKZ-HA
BGF mm mm l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
LK-M 5 0,8 55 10,7 36 4 6 5,3 11,1 3 .1050
ZBGF 6 1 62 12,4 36 4,8 8 6,3 12,8 3 .1052
8 1,25 74 16,7 40 6,5 10 8,3 17,3 3 .1054
GSF 10 1,5 80 20,1 45 8,2 12 10,3 20,7 3 .1056
12 1,75 90 25,2 45 9,9 14 12,3 25,9 4 .1058
GF
Andere Abmessungen auf Anfrage
GF-KEG Other sizes upon request
ZGF
ZIRK-GF

Gigant
MoSys

Gewindebohrer für Metrisches Taps for Metric SELF-LOCK thread,
SELF-LOCK-Gewinde see page 228 - 231
siehe Seite 228 - 231

378 Bestell-Beispiel · Ordering example: GF333101.1050
