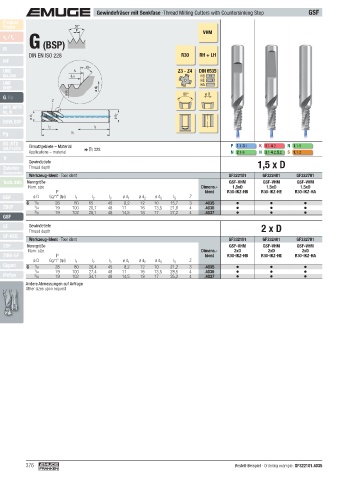

Page 376 - EMUGE

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
Finder 55°
P VHM
v / f z
c
G (BSP)
M
DIN EN ISO 228 R30 RH + LH
MF
45°
UNC l S Z3 - Z4 DIN 6535
UN, UNS (l 2) HB
HE
UNF HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 3.1
SELF-LOCK Einsatzgebiete – Material  328 K 1.1- 4.2 N 1.1-5
Applications – material N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-2
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF322101 GF322401 GF322701
Tech. Info Nenngröße GSF-VHM GSF-VHM GSF-VHM
Nom. size Dimens.- 1,5xD 1,5xD 1,5xD
P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
BGF ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
G 1 /8 28 80 15 45 8,2 12 10 15,7 3 .4035
ZBGF 1 /4 19 100 20,7 48 11 16 13,5 21,8 4 .4036
3 /8 19 102 26,1 48 14,5 18 17 27,2 4 .4037
GSF
GF Gewindetiefe 2 x D
Thread depth
GF-KEG
Werkzeug-Ident · Tool ident GF332101 GF332401 GF332701
ZGF Nenngröße GSF-VHM GSF-VHM GSF-VHM
Nom. size Dimens.- 2xD 2xD 2xD
ZIRK-GF P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
Gigant G 1 /8 28 80 20,4 45 8,2 12 10 21,2 3 .4035
1 /4 19 100 27,4 48 11 16 13,5 28,5 4 .4036
MoSys 3 /8 19 102 34,1 48 14,5 18 17 35,2 4 .4037
Andere Abmessungen auf Anfrage
Other sizes upon request

376 Bestell-Beispiel · Ordering example: GF322101.4035
