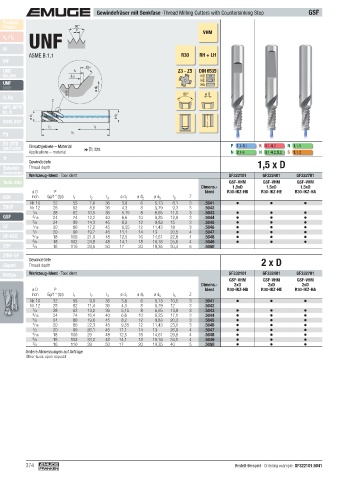

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
Finder 60°
UNF
P
v / f VHM
c
z
M
ASME B.1.1 R30 RH + LH
MF
45°
UNC l S Z3 - Z5 DIN 6535
UN, UNS (l 2) HB
HE
UNF HA
UNEF ø d S
ø d 1 90° ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 3.1
SELF-LOCK Einsatzgebiete – Material  328 K 1.1- 4.2 N 1.1-5
Applications – material N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-2
Tr
Gewindetiefe 1,5 x D
Zubehör Thread depth
Accessories
Werkzeug-Ident · Tool ident GF322101 GF322401 GF322701
Tech. Info GSF-VHM GSF-VHM GSF-VHM
Dimens.- 1,5xD 1,5xD 1,5xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
BGF inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
Nr. 10 32 55 7,6 36 3,8 6 5,13 8,1 3 .5041
ZBGF Nr. 12 28 62 8,6 36 4,3 8 5,79 9,3 3 .5042
1 /4 28 62 10,5 36 5,15 8 6,65 11,1 3 .5043
GSF 5 /16 24 74 12,2 40 6,6 10 8,25 12,9 3 .5044
3 /8 24 80 14,3 45 8,2 12 9,83 15 3 .5045
GF /16 20 80 17,2 45 9,55 12 11,43 18 3 .5046
7
1 /2 20 90 19,7 45 11,1 14 13 20,5 4 .5047
GF-KEG 9 /16 18 100 21,9 48 12,5 16 14,61 22,8 4 .5048
5 /8 18 102 24,8 48 14,1 18 16,18 25,6 4 .5049
ZGF 3 /4 16 110 29,5 50 17 20 19,35 30,4 5 .5050
ZIRK-GF
Gewindetiefe 2 x D
Gigant Thread depth
MoSys Werkzeug-Ident · Tool ident GF332101 GF332401 GF332701
GSF-VHM GSF-VHM GSF-VHM
Dimens.- 2xD 2xD 2xD
ø D P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
inch Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z
Nr. 10 32 55 9,9 36 3,8 6 5,13 10,5 3 .5041
Nr. 12 28 62 11,4 36 4,3 8 5,79 12 3 .5042
1 /4 28 62 13,2 36 5,15 8 6,65 13,8 3 .5043
5 /16 24 74 16,4 40 6,6 10 8,25 17,1 3 .5044
3 /8 24 80 19,6 45 8,2 12 9,83 20,3 3 .5045
7
/16 20 80 22,3 45 9,55 12 11,43 23,1 3 .5046
1 /2 20 90 26,1 45 11,1 14 13 26,9 4 .5047
9 /16 18 100 29 48 12,5 16 14,61 29,9 4 .5048
5 /8 18 102 33,2 48 14,1 18 16,18 34,1 4 .5049
3 /4 16 110 39 50 17 20 19,35 40 5 .5050

Andere Abmessungen auf Anfrage
Other sizes upon request

374 Bestell-Beispiel · Ordering example: GF322101.5041
