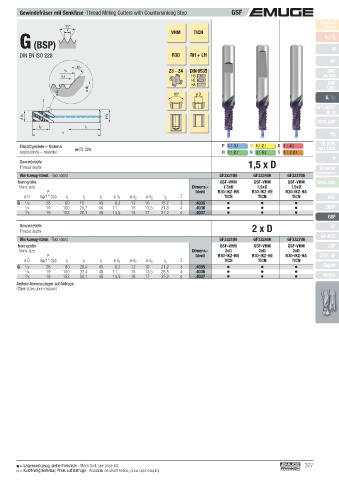

Gewindefräser mit Senkfase ·Thread Milling Cutters with Countersinking Step GSF
Product
55° Finder
P
VHM TICN
v / f z
c
G (BSP) M
DIN EN ISO 228 R30 RH + LH
MF
45°
l S Z3 - Z4 DIN 6535 UNC
(l 2) HB UN, UNS
HE
HA UNF
ø d S UNEF
ø d 1 90° ø D
Z G, Rp
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg
l 1
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 3.1 M 1.1- 2.1 K 1.1- 4.2 SELF-LOCK
Applications – material N 1.1- 2.7 N 3.1- 5.2 S 1.1-2, 2.1
Tr
Gewindetiefe 1,5 x D
Thread depth Zubehör
Accessories
Werkzeug-Ident · Tool ident GF322106 GF322406 GF322706
Nenngröße GSF-VHM GSF-VHM GSF-VHM Tech. Info
Nom. size Dimens.- 1,5xD 1,5xD 1,5xD
P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN BGF
G 1 /8 28 80 15 45 8,2 12 10 15,7 3 .4035
1 /4 19 100 20,7 48 11 16 13,5 21,8 4 .4036 ZBGF
3 /8 19 102 26,1 48 14,5 18 17 27,2 4 .4037
GSF
Gewindetiefe 2 x D GF
Thread depth
GF-KEG
Werkzeug-Ident · Tool ident GF332106 GF332406 GF332706
Nenngröße GSF-VHM GSF-VHM GSF-VHM ZGF
Nom. size Dimens.- 2xD 2xD 2xD
P Ident R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA ZIRK-GF
ø D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 ø d S l S Z TICN TICN TICN
G 1 /8 28 80 20,4 45 8,2 12 10 21,2 3 .4035 Gigant
1 /4 19 100 27,4 48 11 16 13,5 28,5 4 .4036
3 /8 19 102 34,1 48 14,5 18 17 35,2 4 .4037 MoSys

Andere Abmessungen auf Anfrage
Other sizes upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 377
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
