Gewindeformer · Cold-Forming Taps
Product

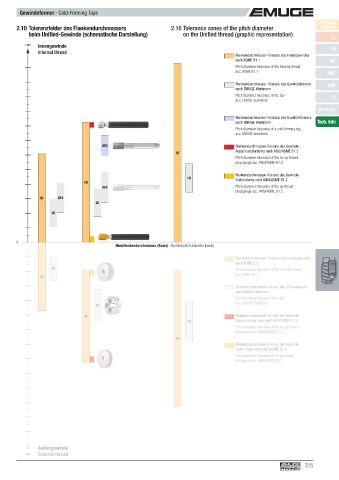

2.10 Toleranzfelder des Flankendurchmessers 2.10 Tolerance zones of the pitch diameter Finder
beim Unifi ed-Gewinde (schematische Darstellung) on the Unifi ed thread (graphic representation) v c
+µm Innengewinde
Internal thread M
Flankendurchmesser-Toleranz des Innengewindes
nach ASME B1.1 MF
Pitch diameter tolerance of the internal thread
acc. ASME B1.1 UNC

Flankendurchmesser-Toleranz des Gewindebohrers UNF
nach EMUGE-Werknorm
Pitch diameter tolerance of the tap G
acc. EMUGE standards

SELF-LOCK
Flankendurchmesser-Toleranz des Gewindeformers
nach EMUGE-Werknorm Tech. Info
Pitch diameter tolerance of a cold-forming tap
acc. EMUGE standards

2BX Flankendurchmesser-Toleranz des Gewinde-
Ausschuss lehrdorns nach ANSI/ASME B1.2
1B
Pitch diameter tolerance of the no-go thread
plug gauge acc. ANSI/ASME B1.2
Flankendurchmesser-Toleranz des Gewinde-
1B
2B Gutlehrdorns nach ANSI/ASME B1.2
2BX Pitch diameter tolerance of the go thread
plug gauge acc. ANSI/ASME B1.2
3B 3BX
2B
3B

0
0
0
Nennfl ankendurchmesser (Basis) · Nominal pitch diameter (basis)
Flankendurchmesser-Toleranz des Außengewindes
nach ASME B1.1
3A Pitch diameter tolerance of the external thread
3A
acc. ASME B1.1
3A
3A
Flankendurchmesser-Toleranz des Schneideisens
nach EMUGE-Werknorm
Pitch diameter tolerance of the die
acc. EMUGE standards
2A
2A
2A Flankendurchmesser-Toleranz des Gewinde-
2A
1A Ausschuss lehrrings nach ANSI/ASME B1.2
1A
Pitch diameter tolerance of the no-go thread
ring gauge acc. ANSI/ASME B1.2
1A
1A
Flankendurchmesser-Toleranz des Gewinde-
Gutlehrrings nach ANSI/ASME B1.2
Pitch diameter tolerance of the go thread
ring gauge acc. ANSI/ASME B1.2

Außengewinde
Exter
-µm
-µm External threadnal thread
315
