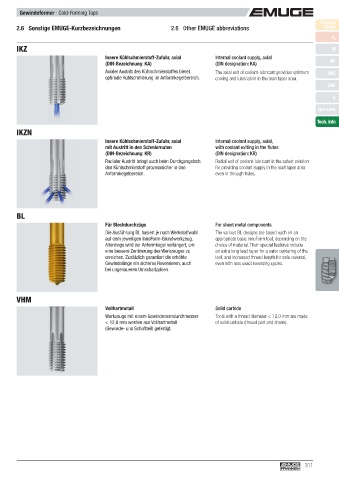

Page 311 - EMUGE

Gewindeformer · Cold-Forming Taps
Product
2.6 Sonstige EMUGE-Kurzbezeichnungen 2.6 Other EMUGE abbreviations Finder
v c
IKZ M
Innere Kühlschmierstoff-Zufuhr, axial Internal coolant supply, axial
(DIN-Bezeichnung: KA) (DIN designation: KA) MF
Axialer Austritt des Kühlschmierstoffes bietet The axial exit of coolant-lubricant provides optimum UNC
optimale Kühlschmierung im Anformkegelbereich. cooling and lubrication in the lead taper area.
UNF

G

SELF-LOCK
Tech. Info
IKZN
Innere Kühlschmierstoff-Zufuhr, axial Internal coolant supply, axial,
mit Austritt in den Schmiernuten with coolant exiting in the fl utes
(DIN-Bezeichnung: KR) (DIN designation: KR)
Radialer Austritt bringt auch beim Durchgangsloch Radial exit of coolant-lubricant is the safest solution
den Kühlschmierstoff prozesssicher in den for providing coolant supply in the lead taper area
Anformkegelbereich. even in through holes.

BL

Für Blechdurchzüge For sheet metal components
Die Ausführung BL basiert je nach Werkstoffwahl The various BL designs are based each on an
auf dem jeweiligen InnoForm-Grundwerkzeug. appropriate basic InnoForm tool, depending on the
Allerdings wird der Anformkegel verlängert, um choice of material. Their special features include
eine bessere Zentrierung des Werkzeuges zu an extra long lead taper for a safer centering of the
erreichen. Zusätzlich garantiert die erhöhte tool, and increased thread length for safe reversal,
Gewindelänge ein sicheres Reversieren, auch even with less exact reversing cycles.
bei ungenaueren Umschaltzyklen.

VHM
Vollhartmetall Solid carbide
Werkzeuge mit einem Gewindenenndurchmesser Tools with a thread diameter < 12.0 mm are made
< 12,0 mm werden aus Vollhartmetall of solid carbide (thread part and shank).
(Gewinde- und Schaftteil) gefertigt.

311
