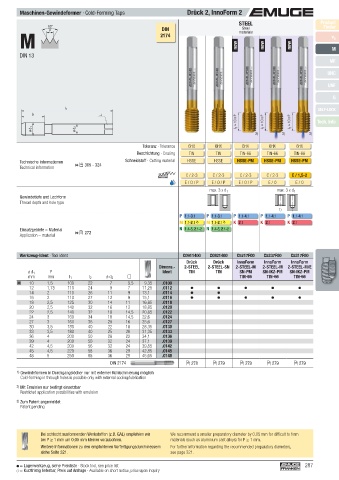

Maschinen-Gewindeformer · Cold-Forming Taps Drück 2, InnoForm 2
STEEL Product
60° DIN materials Finder
Steel
M 2174 new new new v c
P

DIN 13 M
MF

UNC
UNF

G

l 1 SELF-LOCK
l 2
Tech. Info
ø d 1 ø d 2
3) 3) 3)
Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX
Beschichtung · Coating TIN TIN TIN-66 TIN-66 TIN-66
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE HSSE HSSE-PM HSSE-PM HSSE-PM
Technical information
C / 2-3 C / 2-3 C / 2-3 C / 2-3 E / 1,5-2
E / O / P E / O / P E / O / P E / O E / O
max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 2) M 1.1- 2.1 2) K 2.1 K 2.1 K 2.1
Einsatzgebiete – Material  272 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2
Application – material

Werkzeug-Ident · Tool ident C0911400 C0921400 C5217F00 C5237F00 C5317F00
Drück Drück InnoForm InnoForm InnoForm
Dimens.- 2-STEEL 2-STEEL-SN 2-STEEL-M 2-STEEL-M 2-STEEL-M/E
ø d 1 P Ident TIN TIN SN-PM SN-IKZ-PM SN-IKZ-PM
mm mm l 1 l 2 ø d 2 TIN-66 TIN-66 TIN-66
M 10 1,5 100 22 7 5,5 9,35 .0100
12 1,75 110 24 9 7 11,25 .0112
14 2 110 26 11 9 13,1 .0114
16 2 110 27 12 9 15,1 .0116
18 2,5 125 30 14 11 16,85 .0118
20 2,5 140 32 16 12 18,85 .0120
22 2,5 140 32 18 14,5 20,85 .0122
24 3 160 34 18 14,5 22,6 .0124
27 3 160 36 20 16 25,6 .0127
30 3,5 180 40 22 18 28,35 .0130
33 3,5 180 40 25 20 31,35 .0133
36 4 200 50 28 22 34,1 .0136
39 4 200 50 32 24 37,1 .0139
42 4,5 200 56 32 24 39,85 .0142
45 4,5 220 58 36 29 42,85 .0145
48 5 250 65 36 29 45,65 .0148
DIN 2174  278  279  279  279  279
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication
2) Mit Emulsion nur bedingt einsetzbar
Restricted application possibilities with emulsion

3) Zum Patent angemeldet
Patent pending

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 287
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
