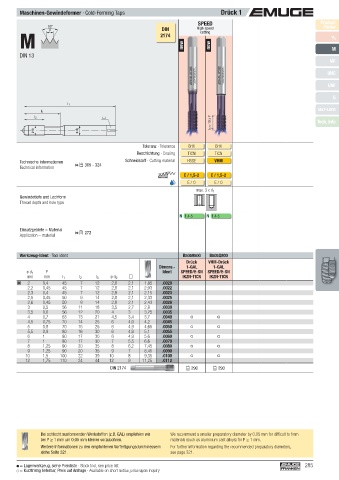

Maschinen-Gewindeformer · Cold-Forming Taps Drück 1
SPEED Product
60° DIN High-speed Finder
M 2174 new new v c
P
cutting

DIN 13 M
MF

UNC
UNF

G
l 1
SELF-LOCK
l 3
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating TICN TICN
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE VHM
Technical information
E / 1,5-2 E / 1,5-2
E / O E / O
max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

N 1.4-5 N 1.4-5

Einsatzgebiete – Material  272
Application – material

Werkzeug-Ident · Tool ident B5059500 B505Q800
Drück VHM-Drück
Dimens.- 1-GAL 1-GAL
ø d 1 P Ident SPEED/E-SN SPEED/E-SN
mm mm l 1 l 2 l 3 ø d 2 IKZN-TICN IKZN-TICN
M 2 0,4 45 7 12 2,8 2,1 1,85 .0020
2,2 0,45 45 7 12 2,8 2,1 2,03 .0022
2,3 0,4 45 7 12 2,8 2,1 2,15 .0023
2,5 0,45 50 9 14 2,8 2,1 2,33 .0025
2,6 0,45 50 9 14 2,8 2,1 2,43 .0026
3 0,5 56 11 18 3,5 2,7 2,8 .0030
3,5 0,6 56 12 20 4 3 3,25 .0035
4 0,7 63 13 21 4,5 3,4 3,7 .0040
4,5 0,75 70 14 25 6 4,9 4,2 .0045
5 0,8 70 15 25 6 4,9 4,65 .0050
5,5 0,9 80 16 30 6 4,9 5,1 .0055
6 1 80 17 30 6 4,9 5,6 .0060
7 1 80 17 30 7 5,5 6,6 .0070
8 1,25 90 20 35 8 6,2 7,45 .0080
9 1,25 90 20 35 9 7 8,45 .0090
10 1,5 100 22 39 10 8 9,35 .0100
12 1,75 110 24 44 12 9 11,25 .0112
DIN 2174  290  290

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 285
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
