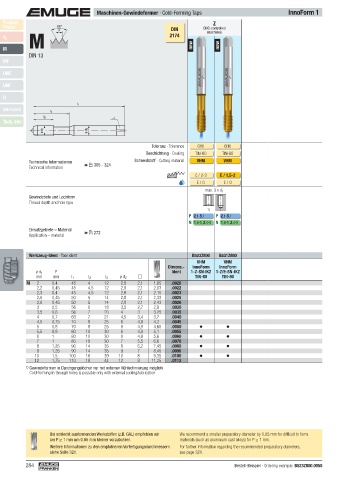

Page 284 - EMUGE

Maschinen-Gewindeformer · Cold-Forming Taps InnoForm 1
Product Z
Finder 60° DIN CNC-controlled
P
M
machines
v c 2174
M new new
DIN 13
MF

UNC
UNF

G
l 1
SELF-LOCK l 3
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating TIN-80 TIN-80
Technische Informationen  305 - 324 Schneidstoff · Cutting material VHM VHM
Technical information
C / 2-3 E / 1,5-2
E / O E / O
max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 2.1- 5.1 P 2.1- 5.1
N 1.4-5, 2.4-5 N 1.4-5, 2.4-5
Einsatzgebiete – Material  272
Application – material

Werkzeug-Ident · Tool ident B523Z800 B531Z800
VHM VHM
Dimens.- InnoForm InnoForm
ø d 1 P Ident 1-Z-SN-IKZ 1-Z/E-SN-IKZ
mm mm l 1 l 2 l 3 ø d 2 TIN-80 TIN-80
M 2 0,4 45 4 12 2,8 2,1 1,85 .0020
2,2 0,45 45 4,5 12 2,8 2,1 2,03 .0022
2,3 0,4 45 4,5 12 2,8 2,1 2,15 .0023
2,5 0,45 50 5 14 2,8 2,1 2,33 .0025
2,6 0,45 50 5 14 2,8 2,1 2,43 .0026
3 0,5 56 6 18 3,5 2,7 2,8 .0030
3,5 0,6 56 7 20 4 3 3,25 .0035
4 0,7 63 7 21 4,5 3,4 3,7 .0040
4,5 0,75 70 8 25 6 4,9 4,2 .0045
5 0,8 70 8 25 6 4,9 4,65 .0050
5,5 0,9 80 10 30 6 4,9 5,1 .0055
6 1 80 10 30 6 4,9 5,6 .0060
7 1 80 10 30 7 5,5 6,6 .0070
8 1,25 90 14 35 8 6,2 7,45 .0080
9 1,25 90 14 35 9 7 8,45 .0090
10 1,5 100 16 39 10 8 9,35 .0100
12 1,75 110 18 44 12 9 11,25 .0112
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

284 Bestell-Beispiel · Ordering example: B523Z800.0050
