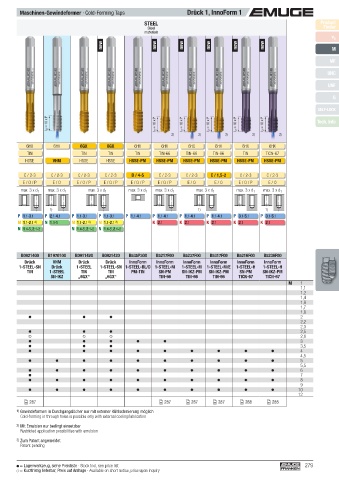

P. 279
Maschinen-Gewindeformer · Cold-Forming Taps Drück 1, InnoForm 1
STEEL STEEL Product
60° DIN materials materials Finder
Steel
Steel
M 2174 new new new new new new new v c
P
DIN 13 M
MF
UNC
UNF
G
l 1
SELF-LOCK
l 3
l 2
Tech. Info
ø d 1 ø d 2
3) 3) 3) 3) 3)
Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6GX 6GX 6HX 6HX 6HX 6HX 6HX 6HX
Beschichtung · Coating NT CR TIN NT CR TIN TIN TIN TIN TIN-66 TIN-66 TIN-66 TIN TICN-67
Technische Informationen 305 - 324 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE VHM HSSE HSSE HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM
Technical information
C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 D / 4-5 C / 2-3 C / 2-3 E / 1,5-2 C / 2-3 C / 2-3
O / P E / O E / O / P O / P E / O E / O / P E / O E / O / P E / O / P E / O / P E / O / P E / O E / O E / O / P E / O
max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1) 1) 1)
P 1.1- 3.1 N 1.1-4, 2.1-2 P 1.1- 3.1 P 1.1- 3.1 N 1.1-4, 2.1-2 P 1.1- 3.1 P 2.1- 4.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 3.1- 5.1 P 3.1- 5.1
M 1.1- 2.1 2) M 1.1- 2.1 2) N 1.4-5 M 1.1- 2.1 2) M 1.1- 2.1 2) K 2.1 K 2.1 K 2.1 K 2.1 K 2.1
Einsatzgebiete – Material 272 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2
Application – material
Werkzeug-Ident · Tool ident B0911000 B0911300 B0911400 B0921000 B0921300 B0921400 B1970100 B0911420 B0921420 B535P300 B5217F00 B5237F00 B5317F00 B5216F00 B5236F00
Drück Drück Drück Drück Drück Drück VHM Drück Drück InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm
Dimens.- 1-STEEL 1-STEEL 1-STEEL 1-STEEL-SN 1-STEEL-SN 1-STEEL-SN Drück 1-STEEL 1-STEEL-SN 1-STEEL-BL/D 1-STEEL-M 1-STEEL-M 1-STEEL-M/E 1-STEEL-H 1-STEEL-H
ø d 1 P Ident NT CR TIN NT CR TIN 1-STEEL TIN TIN PM-TIN SN-PM SN-IKZ-PM SN-IKZ-PM SN-PM SN-IKZ-PM
mm mm l 1 l 2 l 3 ø d 2 SN-IKZ „6GX“ „6GX“ TIN-66 TIN-66 TIN-66 TICN-67 TICN-67
M 1 0,25 40 5 – 2,5 2,1 0,9 .0010 *) M 1
1,1 0,25 40 5 – 2,5 2,1 1 .0011 *) 1,1
1,2 0,25 40 5 – 2,5 2,1 1,1 .0012 *) 1,2
1,4 0,3 40 6 – 2,5 2,1 1,28 .0014 *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,47 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,57 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,67 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,85 .0020 2
2,2 0,45 45 7 12 2,8 2,1 2,03 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 2,15 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,33 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,43 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,8 .0030 3
3,5 0,6 56 12 20 4 3 3,25 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,7 .0040 4
4,5 0,75 70 14 25 6 4,9 4,2 .0045 4,5
5 0,8 70 15 25 6 4,9 4,65 .0050 5
5,5 0,9 80 16 30 6 4,9 5,1 .0055 5,5
6 1 80 17 30 6 4,9 5,6 .0060 6
7 1 80 17 30 7 5,5 6,6 .0070 7
8 1,25 90 20 35 8 6,2 7,45 .0080 8
9 1,25 90 20 35 9 7 8,45 .0090 9
10 1,5 100 22 39 10 8 9,35 .0100 10
12 1,75 110 24 44 12 9 11,25 .0112 12
DIN 2174 287 287 287 287 287 288 288
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication
2) Mit Emulsion nur bedingt einsetzbar
Restricted application possibilities with emulsion
3) Zum Patent angemeldet
Patent pending
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 279
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
