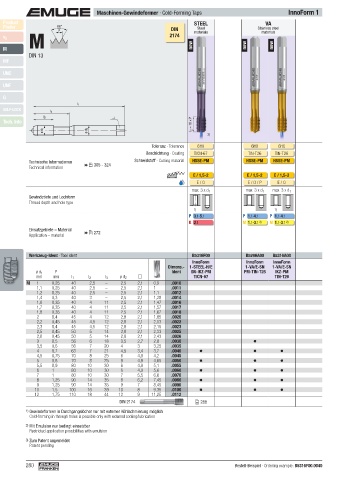

P. 280
Maschinen-Gewindeformer · Cold-Forming Taps InnoForm 1
Product STEEL VA AL GAL
Finder 60° DIN materials Stainless steel wrought alloys Aluminium
Aluminium
Steel
M
P
cast alloys
materials
v c 2174
M new new new
DIN 13
MF
UNC
UNF
G
l 1
SELF-LOCK l 3
l 2
Tech. Info
ø d 1 ø d 2
3)
Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX
Beschichtung · Coating TICN-67 TIN-T26 TIN-T26 GLT-8 GLT-8 GLT-8 GLT-8 GLT-8 TICN TICN TICN TICN
Technische Informationen 305 - 324 Schneidstoff · Cutting material HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM
Technical information
E / 1,5-2 E / 1,5-2 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 C / 2-3
E / O E / O / P E / O E / O / P E / O / P E / O E / O / P E / O E / O / P E / O / P E / O E / O
max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1) 1) 1) 1) 1)
P 3.1- 5.1 P 1.1- 4.1 P 1.1- 4.1 N 1.1-4, 2.1-2 N 1.1-4, 2.1-2 N 1.1-4, 2.1-2 N 1.1-4, 2.1-2 N 1.1-4, 2.1-2 N 1.4-6 N 1.4-6 N 1.4-6 N 1.4-6
K 2.1 M 1.1- 3.1 2) M 1.1- 3.1 2)
Einsatzgebiete – Material 272
Application – material
Werkzeug-Ident · Tool ident B5316F00 B5296A00 B5316A00 B519Y700 B521Y700 B523Y700 B529Y700 B531Y700 B519Q200 B521Q200 B523Q200 B526Q200
InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm
Dimens.- 1-STEEL-H/E 1-VA/E-SN 1-VA/E-SN 1-AL-PM 1-AL-SN-PM 1-AL-SN-IKZ 1-AL/E-SN 1-AL/E-SN 1-GAL-PM 1-GAL-SN 1-GAL-SN 1-GAL-SN
ø d 1 P Ident SN-IKZ-PM PM-TIN-T26 IKZ-PM GLT-8 GLT-8 PM-GLT-8 PM-GLT-8 IKZ-PM TICN PM-TICN IKZ-PM-TICN IKZN-PM
mm mm l 1 l 2 l 3 ø d 2 TICN-67 TIN-T26 GLT-8 TICN
M 1 0,25 40 2,5 – 2,5 2,1 0,9 .0010 *) M 1
1,1 0,25 40 2,5 – 2,5 2,1 1 .0011 1,1
1,2 0,25 40 2,5 – 2,5 2,1 1,1 .0012 *) 1,2
1,4 0,3 40 3 – 2,5 2,1 1,28 .0014 *) 1,4
1,6 0,35 40 4 11 2,5 2,1 1,47 .0016 1,6
1,7 0,35 40 4 11 2,5 2,1 1,57 .0017 1,7
1,8 0,35 40 4 11 2,5 2,1 1,67 .0018 1,8
2 0,4 45 4 12 2,8 2,1 1,85 .0020 2
2,2 0,45 45 4,5 12 2,8 2,1 2,03 .0022 2,2
2,3 0,4 45 4,5 12 2,8 2,1 2,15 .0023 2,3
2,5 0,45 50 5 14 2,8 2,1 2,33 .0025 2,5
2,6 0,45 50 5 14 2,8 2,1 2,43 .0026 2,6
3 0,5 56 6 18 3,5 2,7 2,8 .0030 3
3,5 0,6 56 7 20 4 3 3,25 .0035 3,5
4 0,7 63 7 21 4,5 3,4 3,7 .0040 4
4,5 0,75 70 8 25 6 4,9 4,2 .0045 4,5
5 0,8 70 8 25 6 4,9 4,65 .0050 5
5,5 0,9 80 10 30 6 4,9 5,1 .0055 5,5
6 1 80 10 30 6 4,9 5,6 .0060 6
7 1 80 10 30 7 5,5 6,6 .0070 7
8 1,25 90 14 35 8 6,2 7,45 .0080 8
9 1,25 90 14 35 9 7 8,45 .0090 9
10 1,5 100 16 39 10 8 9,35 .0100 10
12 1,75 110 18 44 12 9 11,25 .0112 12
DIN 2174 288
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication
2) Mit Emulsion nur bedingt einsetzbar
Restricted application possibilities with emulsion
3) Zum Patent angemeldet
Patent pending
280 Bestell-Beispiel · Ordering example: B5316F00.0040
