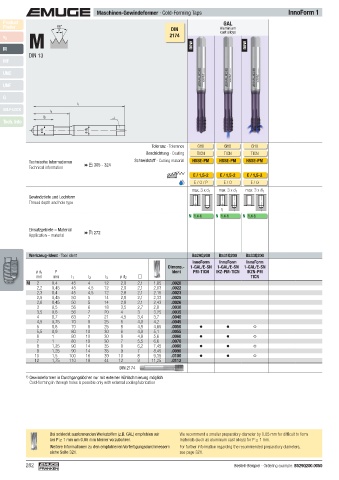

Page 282 - EMUGE

Maschinen-Gewindeformer · Cold-Forming Taps InnoForm 1
Product GAL H Z
Finder 60° DIN Aluminium Materials of high CNC-controlled
M
P
machines
cast alloys
tensile strength
v c 2174
M new new
DIN 13
MF
UNC
UNF

G
l 1
SELF-LOCK l 3
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6GX
Beschichtung · Coating TICN TICN TICN TIN-T26 TIN-T26 TIN-80 TIN-80 TIN-80 TIN-80 TIN-80 TIN-80 TIN-80
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM
Technical information
E / 1,5-2 E / 1,5-2 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2 C / 2-3
E / O / P E / O E / O E / O / P E / O E / O / P E / O / P E / O E / O E / O / P E / O E / O / P
max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1) 1) 1) 1)
N 1.4-6 N 1.4-6 N 1.4-6 P 2.1- 5.1 P 2.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1
K 2.1 K 2.1 M 1.1- 3.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2)
Einsatzgebiete – Material  272 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1
Application – material N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5
S 1.1- 2.2 2) S 1.1- 2.2 2) S 1.1- 2.2 2) S 1.1- 2.2 2) S 1.1- 2.2 2) S 1.1- 2.2 2) S 1.1- 2.2 2)
S 2.4 2) S 2.4 2) S 2.4 2) S 2.4 2) S 2.4 2) S 2.4 2) S 2.4 2)
Werkzeug-Ident · Tool ident B529Q200 B531Q200 B533Q200 B521W700 B523W700 B519Z700 B521Z700 B523Z700 B526Z700 B529Z700 B531Z700 B521Z720
InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm InnoForm
Dimens.- 1-GAL/E-SN 1-GAL/E-SN 1-GAL/E-SN 1-H-SN-PM 1-H-SN-IKZ 1-Z-PM 1-Z-SN-PM 1-Z-SN-IKZ 1-Z-SN-IKZN 1-Z/E-SN 1-Z/E-SN-IKZ 1-Z-SN-PM
ø d 1 P Ident PM-TICN IKZ-PM-TICN IKZN-PM TIN-T26 PM-TIN-T26 TIN-80 TIN-80 PM-TIN-80 PM-TIN-80 PM-TIN-80 PM-TIN-80 TIN-80
mm mm l 1 l 2 l 3 ø d 2 TICN „6GX“
M 2 0,4 45 4 12 2,8 2,1 1,85 .0020 M 2
2,2 0,45 45 4,5 12 2,8 2,1 2,03 .0022 2,2
2,3 0,4 45 4,5 12 2,8 2,1 2,15 .0023 2,3
2,5 0,45 50 5 14 2,8 2,1 2,33 .0025 2,5
2,6 0,45 50 5 14 2,8 2,1 2,43 .0026 2,6
3 0,5 56 6 18 3,5 2,7 2,8 .0030 3
3,5 0,6 56 7 20 4 3 3,25 .0035 3,5
4 0,7 63 7 21 4,5 3,4 3,7 .0040 4
4,5 0,75 70 8 25 6 4,9 4,2 .0045 4,5
5 0,8 70 8 25 6 4,9 4,65 .0050 5
5,5 0,9 80 10 30 6 4,9 5,1 .0055 5,5
6 1 80 10 30 6 4,9 5,6 .0060 6
7 1 80 10 30 7 5,5 6,6 .0070 7
8 1,25 90 14 35 8 6,2 7,45 .0080 8
9 1,25 90 14 35 9 7 8,45 .0090 9
10 1,5 100 16 39 10 8 9,35 .0100 10
12 1,75 110 18 44 12 9 11,25 .0112 12
DIN 2174  289  289  289  289  289  289  289  289
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

282 Bestell-Beispiel · Ordering example: B529Q200.0050
