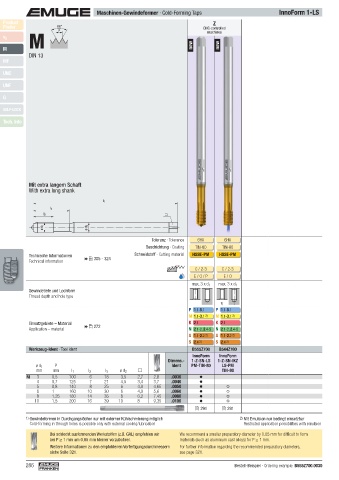

Page 286 - EMUGE

Maschinen-Gewindeformer · Cold-Forming Taps InnoForm 1-LS
Product Z
Finder 60° CNC-controlled
M
P
machines
v c
M new new
DIN 13
MF

UNC
UNF

G

SELF-LOCK
Tech. Info

Mit extra langem Schaft
With extra long shank

l 1
l 3
l 2
ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating TIN-80 TIN-80
Technische Informationen Schneidstoff · Cutting material HSSE-PM HSSE-PM
Technical information  305 - 324
C / 2-3 C / 2-3
E / O / P E / O
max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 5.1 P 1.1- 5.1
M 1.1- 3.1 2) M 1.1- 3.1 2)
Einsatzgebiete – Material K 2.1 K 2.1
Application – material  272 N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5
S 1.1- 2.2 2) S 1.1- 2.2 2)
S 2.4 2) S 2.4 2)
Werkzeug-Ident · Tool ident B555Z700 B544Z700
InnoForm InnoForm
Dimens.- 1-Z-SN-LS 1-Z-SN-IKZ
ø d 1 P Ident PM-TIN-80 LS-PM
mm mm l 1 l 2 l 3 ø d 2 TIN-80
M 3 0,5 100 6 18 3,5 2,7 2,8 .0030
4 0,7 125 7 21 4,5 3,4 3,7 .0040
5 0,8 140 8 25 6 4,9 4,65 .0050
6 1 160 10 30 6 4,9 5,6 .0060
8 1,25 180 14 35 8 6,2 7,45 .0080
10 1,5 200 16 39 10 8 9,35 .0100
 291  291
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich 2) Mit Emulsion nur bedingt einsetzbar
Cold-forming in through holes is possible only with external cooling/lubrication Restricted application possibilities with emulsion
Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

286 Bestell-Beispiel · Ordering example: B555Z700.0030
