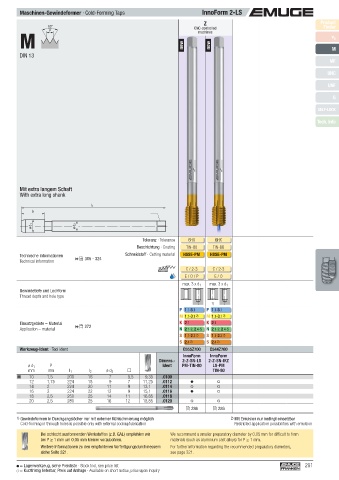

Maschinen-Gewindeformer · Cold-Forming Taps InnoForm 2-LS
Z Product
60° CNC-controlled Finder
M new new v c
P
machines

DIN 13 M
MF

UNC
UNF

G

SELF-LOCK
Tech. Info

Mit extra langem Schaft
With extra long shank

l 1
l 2

ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating TIN-80 TIN-80
Technische Informationen Schneidstoff · Cutting material HSSE-PM HSSE-PM
Technical information  305 - 324
C / 2-3 C / 2-3
E / O / P E / O
max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 5.1 P 1.1- 5.1
M 1.1- 3.1 2) M 1.1- 3.1 2)
Einsatzgebiete – Material K 2.1 K 2.1
Application – material  272 N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5
S 1.1- 2.2 2) S 1.1- 2.2 2)
S 2.4 2) S 2.4 2)
Werkzeug-Ident · Tool ident C555Z700 C544Z700
InnoForm InnoForm
Dimens.- 2-Z-SN-LS 2-Z-SN-IKZ
ø d 1 P Ident PM-TIN-80 LS-PM
mm mm l 1 l 2 ø d 2 TIN-80
M 10 1,5 200 16 7 5,5 9,35 .0100
12 1,75 224 18 9 7 11,25 .0112
14 2 224 20 11 9 13,1 .0114
16 2 224 22 12 9 15,1 .0116
18 2,5 250 25 14 11 16,85 .0118
20 2,5 280 25 16 12 18,85 .0120
 286  286
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich 2) Mit Emulsion nur bedingt einsetzbar
Cold-forming in through holes is possible only with external cooling/lubrication Restricted application possibilities with emulsion
Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 291
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
