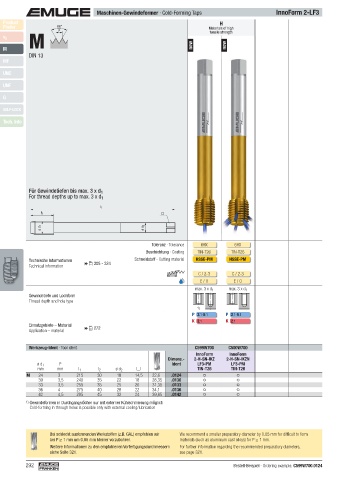

Page 292 - EMUGE

Maschinen-Gewindeformer · Cold-Forming Taps InnoForm 2-LF3
Product H
Finder 60° Materials of high
P
M
tensile strength
v c
M new new
DIN 13
MF

UNC
UNF

G

SELF-LOCK
Tech. Info

Für Gewindetiefen bis max. 3 x d 1
For thread depths up to max. 3 x d 1
l 1
l 2

ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating TIN-T26 TIN-T26
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE-PM HSSE-PM
Technical information
C / 2-3 C / 2-3
E / O E / O
max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 2.1- 5.1 P 2.1- 5.1
K 2.1 K 2.1
Einsatzgebiete – Material  272
Application – material

Werkzeug-Ident · Tool ident C599W700 C500W700
InnoForm InnoForm
Dimens.- 2-H-SN-IKZ 2-H-SN-IKZN
ø d 1 P Ident LF3-PM LF3-PM
mm mm l 1 l 2 ø d 2 TIN-T26 TIN-T26
M 24 3 215 30 18 14,5 22,6 .0124
30 3,5 240 35 22 18 28,35 .0130
33 3,5 255 35 25 20 31,35 .0133
36 4 275 40 28 22 34,1 .0136
42 4,5 295 45 32 24 39,85 .0142
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

292 Bestell-Beispiel · Ordering example: C599W700.0124
