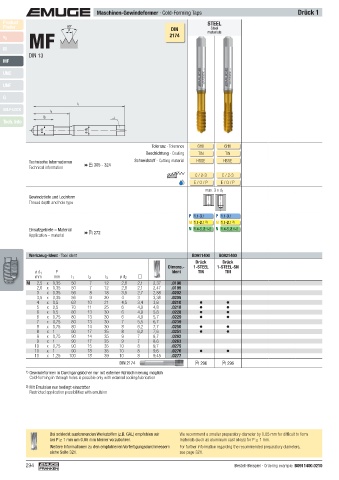

Maschinen-Gewindeformer · Cold-Forming Taps Drück 1
Product STEEL
Finder 60° DIN materials
Steel
MF
P
v c 2174
M
DIN 13
MF

UNC
UNF

G
l 1
SELF-LOCK l 3
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating TIN TIN
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE HSSE
Technical information
C / 2-3 C / 2-3
E / O / P E / O / P
max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1
M 1.1- 2.1 2) M 1.1- 2.1 2)
Einsatzgebiete – Material  272 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2
Application – material

Werkzeug-Ident · Tool ident B0911400 B0921400
Drück Drück
Dimens.- 1-STEEL 1-STEEL-SN
ø d 1 P Ident TIN TIN
mm mm l 1 l 2 l 3 ø d 2
M 2,5 x 0,35 50 7 12 2,8 2,1 2,37 .0196
2,6 x 0,35 50 7 12 2,8 2,1 2,47 .0199
3 x 0,35 56 8 18 3,5 2,7 2,88 .0202
3,5 x 0,35 56 9 20 4 3 3,38 .0205
4 x 0,5 63 10 21 4,5 3,4 3,8 .0210
5 x 0,5 70 11 25 6 4,9 4,8 .0218
6 x 0,5 80 13 30 6 4,9 5,8 .0228
6 x 0,75 80 13 30 6 4,9 5,7 .0229
7 x 0,75 80 13 30 7 5,5 6,7 .0239
8 x 0,75 80 14 30 8 6,2 7,7 .0250
8 x 1 90 17 35 8 6,2 7,6 .0251
9 x 0,75 90 14 35 9 7 8,7 .0262
9 x 1 90 17 35 9 7 8,6 .0263
10 x 0,75 90 15 35 10 8 9,7 .0275
10 x 1 90 18 35 10 8 9,6 .0276
10 x 1,25 100 18 39 10 8 9,45 .0277
DIN 2174  296  296
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication
2) Mit Emulsion nur bedingt einsetzbar
Restricted application possibilities with emulsion

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

294 Bestell-Beispiel · Ordering example: B0911400.0210
