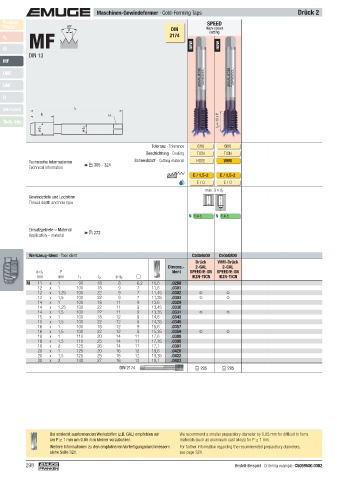

Page 298 - EMUGE

Maschinen-Gewindeformer · Cold-Forming Taps Drück 2
Product SPEED
Finder 60° DIN High-speed
P
MF
cutting
v c 2174
M new new
DIN 13
MF

UNC
UNF

G

SELF-LOCK l 1
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating TICN TICN
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE VHM
Technical information
E / 1,5-2 E / 1,5-2
E / O E / O
max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

N 1.4-5 N 1.4-5

Einsatzgebiete – Material  272
Application – material

Werkzeug-Ident · Tool ident C5059500 C505Q800
Drück VHM-Drück
Dimens.- 2-GAL 2-GAL
ø d 1 P Ident SPEED/E-SN SPEED/E-SN
mm mm l 1 l 2 ø d 2 IKZN-TICN IKZN-TICN
M 11 x 1 90 18 8 6,2 10,6 .0288
12 x 1 100 18 9 7 11,6 .0301
12 x 1,25 100 22 9 7 11,45 .0302
12 x 1,5 100 22 9 7 11,35 .0303
14 x 1 100 18 11 9 13,6 .0329
14 x 1,25 100 22 11 9 13,45 .0330
14 x 1,5 100 22 11 9 13,35 .0331
15 x 1 100 18 12 9 14,6 .0343
15 x 1,5 100 22 12 9 14,35 .0345
16 x 1 100 18 12 9 15,6 .0357
16 x 1,5 100 22 12 9 15,35 .0359
18 x 1 110 20 14 11 17,6 .0388
18 x 1,5 110 25 14 11 17,35 .0390
18 x 2 125 26 14 11 17,1 .0391
20 x 1 125 20 16 12 19,6 .0420
20 x 1,5 125 25 16 12 19,35 .0422
20 x 2 140 27 16 12 19,1 .0423
DIN 2174  295  295

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P ≥ 1 mm.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

298 Bestell-Beispiel · Ordering example: C5059500.0302
