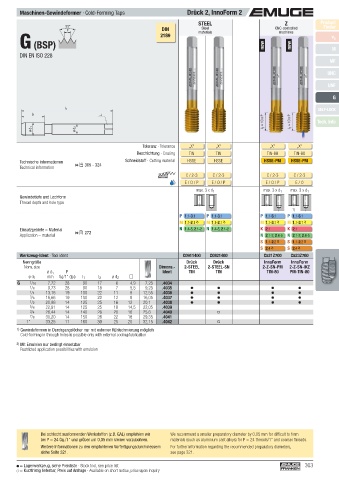

Maschinen-Gewindeformer · Cold-Forming Taps Drück 2, InnoForm 2
STEEL Z Product
55° Finder
Steel
P DIN materials CNC-controlled
machines
2189
v c
G (BSP) new new M
DIN EN ISO 228
MF

UNC
UNF

G

l 1 SELF-LOCK
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance „X“ „X“ „X“ „X“
Beschichtung · Coating TIN TIN TIN-80 TIN-80
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE HSSE HSSE-PM HSSE-PM
Technical information
C / 2-3 C / 2-3 C / 2-3 C / 2-3
E / O / P E / O / P E / O / P E / O
max. 3 x d 1 max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 5.1 P 1.1- 5.1
M 1.1- 2.1 2) M 1.1- 2.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2)
Einsatzgebiete – Material  272 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2 K 2.1 K 2.1
Application – material N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5
S 1.1- 2.2 2) S 1.1- 2.2 2)
S 2.4 2) S 2.4 2)
Werkzeug-Ident · Tool ident C0911400 C0921400 C521Z700 C523Z700
Nenngröße Drück Drück InnoForm InnoForm
Nom. size Dimens.- 2-STEEL 2-STEEL-SN 2-Z-SN-PM 2-Z-SN-IKZ
ø d 1 P Ident TIN TIN TIN-80 PM-TIN-80
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2
G 1 /16 7,72 28 90 17 6 4,9 7,25 .4034
1 /8 9,73 28 90 18 7 5,5 9,25 .4035
1 /4 13,16 19 100 22 11 9 12,55 .4036
3 /8 16,66 19 100 22 12 9 16,05 .4037
1 /2 20,96 14 125 25 16 12 20,1 .4038
5 /8 22,91 14 125 25 18 14,5 22,05 .4039
3 /4 26,44 14 140 28 20 16 25,6 .4040
7 /8 30,20 14 150 28 22 18 29,35 .4041
1" 33,25 11 160 30 25 20 32,15 .4042
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication
2) Mit Emulsion nur bedingt einsetzbar
Restricted application possibilities with emulsion

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P = 24 Gg./1" und gröber um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P = 24 threads/1" and coarser threads.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 303
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
