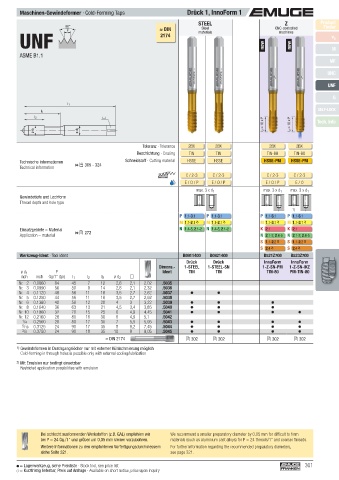

Maschinen-Gewindeformer · Cold-Forming Taps Drück 1, InnoForm 1
STEEL Z Product
60° ≈ DIN materials CNC-controlled Finder
Steel
P
UNF 2174 new new v c
machines
ASME B1.1 M
MF

UNC
UNF

G
l 1
SELF-LOCK
l 3
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance 2BX 2BX 2BX 2BX
Beschichtung · Coating TIN TIN TIN-80 TIN-80
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE HSSE HSSE-PM HSSE-PM
Technical information
C / 2-3 C / 2-3 C / 2-3 C / 2-3
E / O / P E / O / P E / O / P E / O
max. 3 x d 1 max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 5.1 P 1.1- 5.1
M 1.1- 2.1 2) M 1.1- 2.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2)
Einsatzgebiete – Material  272 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2 K 2.1 K 2.1
Application – material N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5
S 1.1- 2.2 2) S 1.1- 2.2 2)
S 2.4 2) S 2.4 2)
Werkzeug-Ident · Tool ident B0911400 B0921400 B521Z700 B523Z700
Drück Drück InnoForm InnoForm
Dimens.- 1-STEEL 1-STEEL-SN 1-Z-SN-PM 1-Z-SN-IKZ
ø d 1 P Ident TIN TIN TIN-80 PM-TIN-80
inch inch Gg/1" (tpi) l 1 l 2 l 3 ø d 2
Nr. 2 0.0860 64 45 7 12 2,8 2,1 2,02 .5035
Nr. 3 0.0990 56 50 9 14 2,8 2,1 2,32 .5036
Nr. 4 0.1120 48 56 11 18 3,5 2,7 2,62 .5037
Nr. 5 0.1250 44 56 11 18 3,5 2,7 2,92 .5038
Nr. 6 0.1380 40 56 12 20 4 3 3,22 .5039
Nr. 8 0.1640 36 63 13 21 4,5 3,4 3,85 .5040
Nr. 10 0.1900 32 70 15 25 6 4,9 4,45 .5041
Nr. 12 0.2160 28 80 16 30 6 4,9 5,1 .5042
1 /4 0.2500 28 80 17 30 7 5,5 5,95 .5043
5 /16 0.3125 24 90 17 35 8 6,2 7,45 .5044
3 /8 0.3750 24 90 18 35 10 8 9,05 .5045
≈ DIN 2174  302  302  302  302
1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication
2) Mit Emulsion nur bedingt einsetzbar
Restricted application possibilities with emulsion

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P = 24 Gg./1" und gröber um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P = 24 threads/1" and coarser threads.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 301
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
