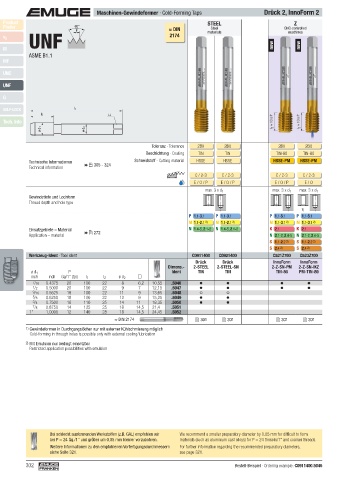

Page 302 - EMUGE

Maschinen-Gewindeformer · Cold-Forming Taps Drück 2, InnoForm 2
Product STEEL Z
Finder 60° ≈ DIN materials CNC-controlled
Steel
UNF
P
machines
v c 2174
M new new
ASME B1.1
MF

UNC
UNF

G

SELF-LOCK l 1
l 2
Tech. Info
ø d 1 ø d 2

Toleranz · Tolerance 2BX 2BX 2BX 2BX
Beschichtung · Coating TIN TIN TIN-80 TIN-80
Technische Informationen  305 - 324 Schneidstoff · Cutting material HSSE HSSE HSSE-PM HSSE-PM
Technical information
C / 2-3 C / 2-3 C / 2-3 C / 2-3
E / O / P E / O / P E / O / P E / O
max. 3 x d 1 max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 5.1 P 1.1- 5.1
M 1.1- 2.1 2) M 1.1- 2.1 2) M 1.1- 3.1 2) M 1.1- 3.1 2)
Einsatzgebiete – Material  272 N 1.4-5, 2.1-2 N 1.4-5, 2.1-2 K 2.1 K 2.1
Application – material N 2 .1-2, 2.4-5 N 2 .1-2, 2.4-5
S 1.1- 2.2 2) S 1.1- 2.2 2)
S 2.4 2) S 2.4 2)
Werkzeug-Ident · Tool ident C0911400 C0921400 C521Z700 C523Z700
Drück Drück InnoForm InnoForm
Dimens.- 2-STEEL 2-STEEL-SN 2-Z-SN-PM 2-Z-SN-IKZ
ø d 1 P Ident TIN TIN TIN-80 PM-TIN-80
inch inch Gg/1" (tpi) l 1 l 2 ø d 2
7 /16 0.4375 20 100 22 8 6,2 10,55 .5046
1 /2 0.5000 20 100 22 9 7 12,15 .5047
9 /16 0.5625 18 100 22 11 9 13,65 .5048
5 /8 0.6250 18 100 22 12 9 15,25 .5049
3 /4 0.7500 16 110 25 14 11 18,35 .5050
7 /8 0.8750 14 125 25 18 14,5 21,4 .5051
1" 1.0000 12 140 28 18 14,5 24,45 .5052
≈ DIN 2174  301  301  301  301

1) Gewindeformen in Durchgangslöcher nur mit externer Kühlschmierung möglich
Cold-forming in through holes is possible only with external cooling/lubrication
2) Mit Emulsion nur bedingt einsetzbar
Restricted application possibilities with emulsion

Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
bei P = 24 Gg./1" und gröber um 0,05 mm kleiner vorzubohren. materials (such as aluminium cast alloys) for P = 24 threads/1" and coarser threads.
Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern For further information regarding the recommended preparatory diameters,
siehe Seite 321. see page 321.

302 Bestell-Beispiel · Ordering example: C0911400.5046
