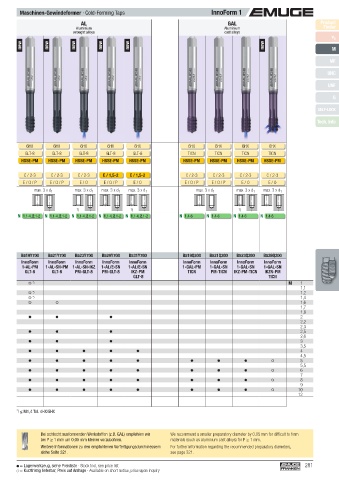

P. 281

Maschinen-Gewindeformer · Cold-Forming Taps                        InnoForm 1
 STEEL  VA                   AL                                                  GAL                             Product
 60°  DIN   materials  Stainless steel  wrought alloys                          Aluminium                          Finder
                            Aluminium
 Steel
 M   2174  new    new      new       new      new                                             new                    v c
 P
                                                                                cast alloys
 materials
   DIN 13                                                                                                             M
                                                                                                                     MF

                                                                                                                    UNC
                                                                                                                    UNF

                                                                                                                      G
 l 1
                                                                                                                    SELF-LOCK
 l 3
 l 2
                                                                                                                 Tech. Info
 ø d 1  ø d 2
 3)
 Toleranz · Tolerance  6HX  6HX  6HX  6HX  6HX  6HX  6HX  6HX      6HX       6HX      6HX       6HX
 Beschichtung · Coating  TICN-67  TIN-T26  TIN-T26  GLT-8  GLT-8  GLT-8  GLT-8  GLT-8  TICN  TICN  TICN  TICN
 Technische Informationen    305 - 324   Schneidstoff  · Cutting material  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM  HSSE-PM
 Technical information
    E / 1,5-2  E / 1,5-2  E / 1,5-2  C / 2-3  C / 2-3  C / 2-3  E / 1,5-2  E / 1,5-2  C / 2-3  C / 2-3  C / 2-3  C / 2-3
    E / O  E / O / P  E / O  E / O / P  E / O / P  E / O  E / O / P  E / O  E / O / P  E / O / P  E / O  E / O
   max. 3 x d  1    max. 3 x d  1    max. 3 x d  1    max. 3 x d  1    max. 3 x d  1    max. 3 x d  1    max. 3 x d  1    max. 3 x d  1    max. 3 x d  1    max. 3 x d  1
 Gewindetiefe und Lochform
 Thread depth and hole type
 1)  1)                     1)                 1)                                    1)
 P 3.1- 5.1  P 1.1- 4.1  P 1.1- 4.1  N 1.1-4,  2.1-2  N 1.1-4,  2.1-2  N 1.1-4,  2.1-2  N 1.1-4,  2.1-2  N 1.1-4,  2.1-2  N 1.4-6  N 1.4-6  N 1.4-6  N 1.4-6
 K 2.1  M 1.1- 3.1  2)  M 1.1- 3.1  2)
   Einsatzgebiete – Material    272
 Application – material


 Werkzeug-Ident  · Tool ident  B5316F00  B5296A00  B5316A00  B519Y700  B521Y700  B523Y700  B529Y700  B531Y700  B519Q200  B521Q200  B523Q200  B526Q200
 InnoForm   InnoForm   InnoForm   InnoForm   InnoForm   InnoForm   InnoForm   InnoForm   InnoForm   InnoForm   InnoForm   InnoForm
 Dimens.-  1-STEEL-H/E  1-VA/E-SN  1-VA/E-SN  1-AL-PM  1-AL-SN-PM 1-AL-SN-IKZ  1-AL/E-SN  1-AL/E-SN  1-GAL-PM  1-GAL-SN  1-GAL-SN  1-GAL-SN
 ø d  1  P  Ident  SN-IKZ-PM  PM-TIN-T26  IKZ-PM  GLT-8  GLT-8  PM-GLT-8  PM-GLT-8  IKZ-PM  TICN  PM-TICN  IKZ-PM-TICN  IKZN-PM
 mm  mm  l  1  l  2  l  3  ø d  2     TICN-67  TIN-T26   GLT-8                                 TICN
 M  1  0,25  40  2,5  –  2,5  2,1  0,9  .0010     *)                                                  M    1
 1,1  0,25  40  2,5  –  2,5  2,1  1  .0011                                                                 1,1
 1,2  0,25  40  2,5  –  2,5  2,1  1,1  .0012     *)                                                        1,2
 1,4  0,3  40  3  –  2,5  2,1  1,28  .0014     *)                                                          1,4
 1,6  0,35  40  4  11  2,5  2,1  1,47  .0016                                                               1,6
 1,7  0,35  40  4  11  2,5  2,1  1,57  .0017                                                               1,7
 1,8  0,35  40  4  11  2,5  2,1  1,67  .0018                                                               1,8
 2  0,4  45  4  12  2,8  2,1  1,85  .0020                                                                  2
 2,2  0,45  45  4,5  12  2,8  2,1  2,03  .0022                                                             2,2
 2,3  0,4  45  4,5  12  2,8  2,1  2,15  .0023                                                              2,3
 2,5  0,45  50  5  14  2,8  2,1  2,33  .0025                                                               2,5
 2,6  0,45  50  5  14  2,8  2,1  2,43  .0026                                                               2,6
 3  0,5  56  6  18  3,5  2,7  2,8  .0030                                                                   3
 3,5  0,6  56  7  20  4  3  3,25  .0035                                                                    3,5
 4  0,7  63  7  21  4,5  3,4  3,7  .0040                                                                   4
 4,5  0,75  70  8  25  6  4,9  4,2  .0045                                                                  4,5
 5  0,8  70  8  25  6  4,9  4,65  .0050                                                                    5
 5,5  0,9  80  10  30  6  4,9  5,1  .0055                                                                  5,5
 6  1  80  10  30  6  4,9  5,6  .0060                                                                      6
 7  1  80  10  30  7  5,5  6,6  .0070                                                                      7
 8  1,25  90  14  35  8  6,2  7,45  .0080                                                                  8
 9  1,25  90  14  35  9  7  8,45  .0090                                                                    9
 10  1,5  100  16  39  10  8  9,35  .0100                                                                 10
 12  1,75  110  18  44  12  9  11,25  .0112                                                               12
 DIN 2174   288
       *)  ≤ M1,4 Tol. 4HX/5HX


               Bei schlecht ausformenden Werkstoffen (z.B. GAL) empfehlen wir   We recommend a smaller preparatory diameter by 0.05 mm for diffi cult to form
               bei P ≥ 1 mm um 0,05 mm kleiner vorzubohren.   materials (such as aluminium cast alloys) for P ≥ 1 mm.
               Weitere Informationen zu den empfohlenen Vorfertigungsdurchmessern   For further information regarding the recommended preparatory diameters,
               siehe Seite 321.                              see page 321.


         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    281
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
