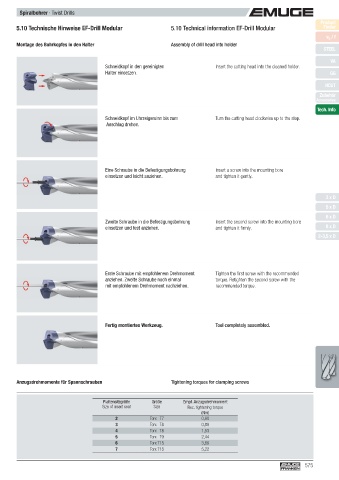

5.10 Technische Hinweise EF-Drill Modular 5.10 Technical information EF-Drill Modular Finder
v c / f
Montage des Bohrkopfes in den Halter Assembly of drill head into holder
STEEL

VA
Schneidkopf in den gereinigten Insert the cutting head into the cleaned holder.
Halter einsetzen. GG

HCUT
Zubehör
Accessories
Tech. Info
Schneidkopf im Uhrzeigersinn bis zum Turn the cutting head clockwise up to the stop.
Anschlag drehen.

Eine Schraube in die Befestigungsbohrung Insert a screw into the mounting bore
einsetzen und leicht anziehen. and tighten it gently.

3 x D
5 x D
6 x D
Zweite Schraube in die Befestigungsbohrung Insert the second screw into the mounting bore
einsetzen und fest anziehen. and tighten it fi rmly. 8 x D
2-3,5 x D

Erste Schraube mit empfohlenem Drehmoment Tighten the fi rst screw with the recommended
anziehen. Zweite Schraube noch einmal torque. Retighten the second screw with the
mit empfohlenem Drehmoment nachziehen. recommended torque.

Fertig montiertes Werkzeug. Tool completely assembled.

Anzugsdrehmomente für Spannschrauben Tightening torques for clamping screws

Plattensitzgröße Größe Empf. Anzugsdrehmoment
Size of insert seat Size Rec. tightening torque
(Nm)
2 Torx T7 0,60
3 Torx T8 0,88
4 Torx T8 1,53
5 Torx T9 2,44
6 Torx T15 3,66
7 Torx T15 5,22

575
