P. 574

Spiralbohrer · Twist Drills
  Product

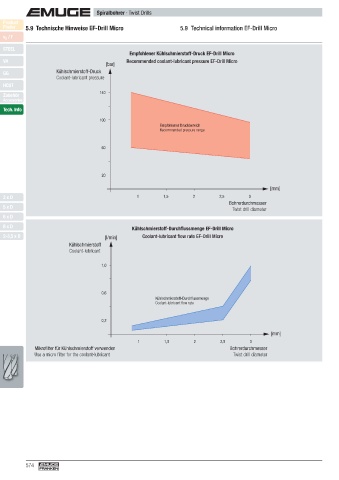

  Finder  5.9  Technische Hinweise EF-Drill Micro               5.9  Technical information EF-Drill Micro

  v c  / f
  STEEL
                                               Empfohlener Kühlschmierstoff-Druck EF-Drill Micro
  VA                                         Recommended coolant-lubricant pressure EF-Drill Micro
                                      [bar]
  GG                 Kühlschmierstoff-Druck
                       Coolant-lubricant pressure
  HCUT
                                    140
  Zubehör
    Accessories
  Tech. Info
                                    100
                                                         Empfohlener Druckbereich
                                                           Recommended pressure range


                                     60




                                     20

                                                                                                [mm]
  3 x D                                          1        1,5        2        2,5       3
                                                                                 Bohrerdurchmesser
  5 x D                                                                            Twist drill diameter
  6 x D
  8 x D                                        Kühlschmierstoff-Durchfl ussmenge EF-Drill Micro
  2-3,5 x D                           [l/min]      Coolant-lubricant fl ow rate EF-Drill Micro
                         Kühlschmierstoff
                           Coolant-lubricant


                                     1,0




                                     0,6
                                                        Kühlschmierstoff-Durchfl ussmenge
                                                          Coolant-lubricant fl ow rate


                                     0,2
                                                                                                [mm]
                                                 1         1,5       2        2,5        3
             Mikrofi lter für Kühlschmierstoff verwenden                           Bohrerdurchmesser
             Use a micro fi lter for the coolant-lubricant                          Twist drill diameter






















          574
